- 商品名称: HTFC-Ⅰ、Ⅱ柜式离心风机
- 商品编号: 1060228917450596352
—、产品概述1.1.HTFC型柜式离心风机是一种高效率、低噪声箱式离心风机。产品由低噪声前倾多翼离心风机、电机、轴承、传动件、消声型箱体等组成。根据安装位置的不同，提供12种不同的角度的进出风口位置，以满足用户不同的安装需要。根据消防与通风的不同要求分A式和B式两种类型，A式电机装在箱体外，用于消防排烟，根据CCCF细则规定，命名为“离心式消防排烟风机”，并经国家消防合格评定中心按GA211-2009《消防排烟风机耐高温试验方法》进行耐高温试验，并取得CCCF认证,风机能在280℃高温条件下连续运行60分钟，B式电机装在箱体内，用于通风换气。1.2.风机按直径分为9"~40"十二种规格，系列风量为1650~112619m3/h， 全压为152~1124Pa。HTFC型柜式离心风机经不断的改进和开发，现可分为Ⅰ、Ⅱ两种类型，其中Ⅰ型为单速型，Ⅱ型为双速，配用双速电机，实现两档调速，可满足用户对不同工况点性能调节的需要。风机也可配用变频电机和变频控制器，实现变频调速，建议调节频率锁定在范围25Hz ~ 50Hz。1.3.为适应防爆环境需要，风机可做成防爆风机，防爆等级为EXdlIIBT4，适用于易燃、易爆气体的场所。1.4.为适应不同场所噪声的要求，风机均可配不同长度的消声器，也可将风机消声型箱本加厚，以降低风机噪声。1.5.风机可加配初效、中效或高效过滤器，以提高空气的清洁度，配置过滤器时应考虑实际压力损耗，并需适当增加风机箱体长度。二、产品工作条件
工作温度
耐高温
湿度
介质条件
工作电源
-20~ +40℃(可连续运转)
100℃(可连续20小时)
280℃(可连续60分钟)
小于90%
空气
三相380V/50Hz
三、产品应用风机可广泛应用于宾馆、饭店、礼堂、影剧院、地下室、厂矿企业、办公楼等场所通风排烟，特别适用于需要低噪声、大风量通风排烟的场所。四、产品配置4.1标准配置● 叶轮;● 机芯(机壳、集流器、支架);● 电机;● 轴承;● 主轴;● 皮带轮、皮带;● 皮带罩(仅A式);● 消声型箱体;● 电机调节道轨;● 进出口法兰。4.2备选件及附件(订货时注明是否购买)※ 减振设备;※ 消声器;※ 过滤器;※ 控制箱;※ 对接法兰;※ 电机防雨罩(仅A式)。五、产品加工工艺5.1.风机叶轮、机壳为优质镀锌板，全部模具化生产，采用铆接、咬接等手段，表面清洁平整、不存在焊接变形现象，叶轮经动、静平衡校正，其平衡精度不大于4.0级。5.2.风机消声型箱体采用框架、箱板拼装设计，框架采用先进的金属冷弯机组一次拉伸成型的钢框架(也可根据用户需要采用铝合金型材框架)，箱板的内外板材质为彩涂板，表面清洁美观、耐腐蚀性强，夹层填充材料采用可发性聚苯乙烯、EPS防火保温板复合板(限于消防排烟)等，可进一步降低噪声。产品可进行现场拆装。六、HTFC-V柜式离心风机风机位置图
注: A式安装,风口编号为1,2,3,5,6,8, 9, 10.11 , 12的情况下,电机机座号≤132时,电机默认放置在机箱顶部;电机机座号> 132时,电机默认放置在箱体底座上。如需放置在其它位置,请询工厂,并在订货时注明。A式安装，风口编号为4，7的情况下，无论电机机座号大小，电机放置在箱体底座上。
备注:本公司根据用户不同需求,可制作12种风口位置以外的形式。关键词:- HTFC-Ⅰ、Ⅱ柜式离心风机
-

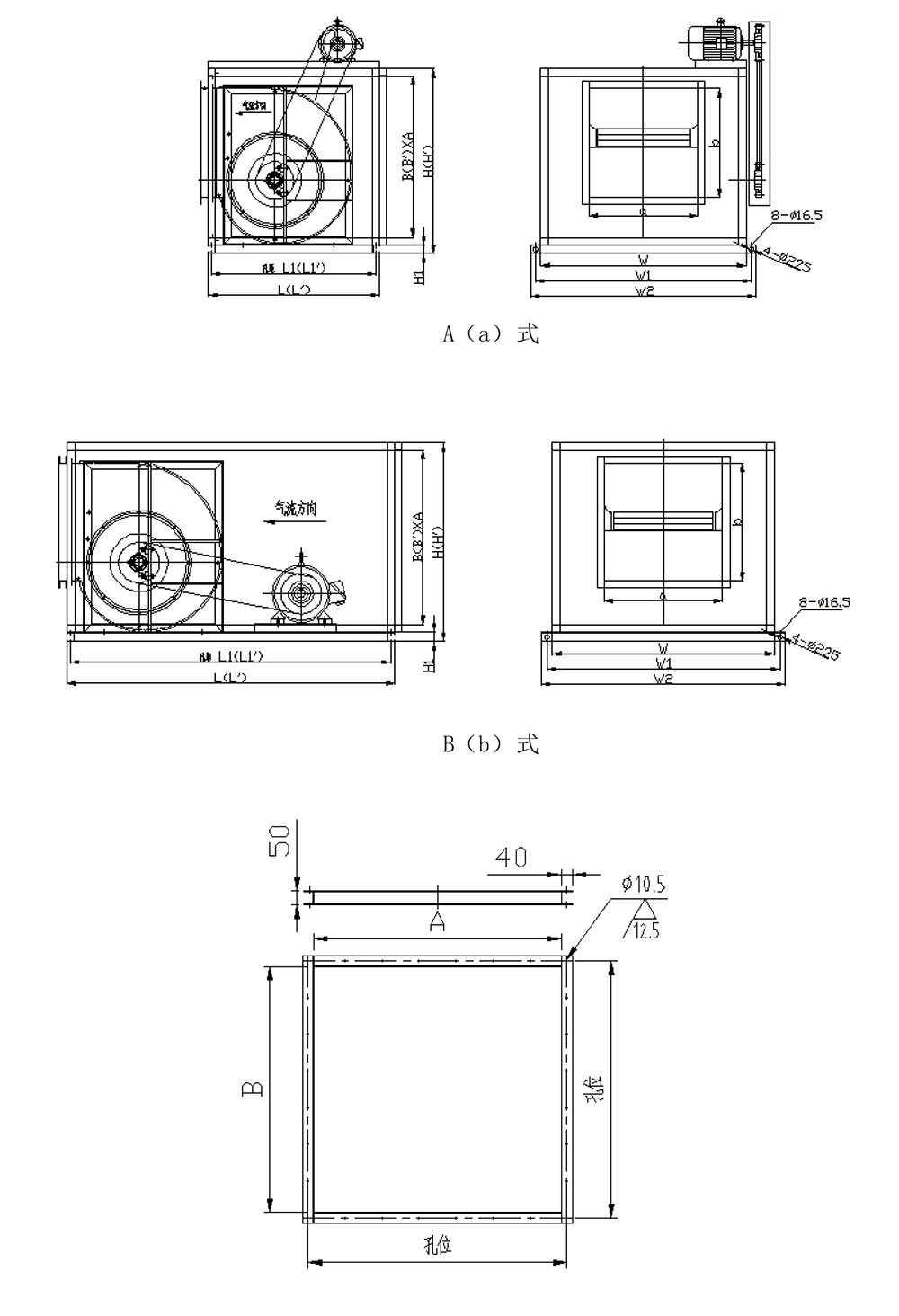

HTFC柜式离心风机外形及尺寸
机号
高
A式长
B式长
宽
风口编号
出风口
进风口
H
H'
H1
L
L1
L'
L1'
L
L1
L'
L1'
W
W1
\N2
a
b
竖B
9″
580
505
50
640
600
680
640
850
810
930
890
640
730
790
1,5,6,9,10,12
280
280
560
450
2,3
560
375
4,7,8,11
560
560
10″
620
550
50
690
650
720
680
920
880
1000
960
700
790
850
1,12
320
320
620
490
2,3
620
420
47,8,11
620
610
5,6,9,10
610
490
12″
720
625
50
740
700
780
740
[050
1010
1150
1110
820
910
970
1,12
380
380
740
590
2,3
740
495
4,7,8,11
740
660
5,6,9,10
660
590
15"
830
740
50
900
860
940
900
1180
1140
1300
1260
940
1030
1090
1,12
460
460
860
700
2,3
860
610
4,7,8,11
860
820
5,6,9,10
820
700
18″
930
825
50
1020
980
1100
1060
1280
1240
1400
1360
1100
1190
1250
1,12
540
540
1020
800
2,3
1020
695
4,7,8,11
1020
940
5,6,9,10
940
800
20″
1043
933
63
1100
1060
1180
1140
1450
1410
1600
1560
1250
1340
1400
1,12
600
600
1170
900
2,3
1170
790
4,7,8,11
1170
1020
5,6,9,10
1020
900
22″
1143
1013
63
1250
1210
1320
1280
1550
1510
1700
1660
1360
1450
1510
1,12
640
640
1280
1000
2,3
1280
870
4,7,8,11
1280
1170
5,6,9,10
1170
1000
25″
1323
1163
63
1380
1340
1500
1460
1700
1660
1900
1860
1520
1610
1670
1,12
730
730
1440
1180
2,3
1440
1020
4,7,8,11
1440
1300
5,6,9,10
1300
1180
28'
1460
1290
80
1480
1435
1600
1565
1820
1775
2050
2005
1650
1740
1800
1,12
800
800
1550
1280
2,3
1550
1110
4,7,8,11
1550
1380
5,6,9,10
1380
1280
30″
1570
1370
80
1580
1535
1700
1655
1920
1875
2150
2105
1720
1810
1870
1,12
880
880
1620
1390
2,3
1620
1190
47&11
1620
1480
5,6,9,10
1480
1390
33'
1690
1510
100
1780
1730
1900
1850
2050
2000
2350
2300
1860
1950
2010
1,12
940
940
1760
1490
2,3
1760
1310
4,7,8,11
1760
1680
5,6,9,10
1680
1490
36″
1840
1630
100
1900
1850
2050
2000
2200
2150
2500
2450
2000
2090
2150
1,12
1050
1050
1900
1640
2,3
1900
1430
4,7,8,11
1900
1800
5,6,9,10
1800
1640
40″
1950
1950
100
1900
1850
1900
1850
2800
2750
3100
3050
2000
2090
2150
1,2,3,12
1150
1150
1900
1750
4,7,8,11
1900
1800
5,6,9,10
1800
1750
