HTF型轴流式消防排烟风机

所属分类：

轴流（混流、斜流）风机

邮箱：shangfgkyx@infore.com

电话：400-1818-686

欢迎给我们留言！

产品描述
外形及尺寸

商品名称: HTF型轴流式消防排烟风机
商品编号: 1060226862086447104

一、产品概述

1.1.HTF型轴流式消防排烟风机，其基本形式为轴流式结构，电机采用耐高温电机，产品按GA211-2009《消防排烟风机耐高温试验方法》进行耐高温试验，通过公安部消防产品合格评定中心3C强制性认证，可在介质温度280℃高温条件下连续运转60分钟以上，100℃温度条件下连续20小时/次不损坏，可通风、排烟两用。

1.2.产品分类

HTF-1型，按直径分为300~1600mm，19种规格，风量为1600~140000 m3/h，全压为50~1000Pa; HTF-II型，按直径分为500~1500mm，13种规格，风量为3500~110000 m3/h，全压为90~900Pa; HTF-1II型 (叶轮为斜流式)，按直径分为300~1400mm，16种规格，风量为1400~100000m3/h，全压为90~1500Pa;HTF-IV型(叶轮为斜流式)，按直径分为400~1400mm，14种规格，风量为2500~100000m3/h，全压为90~1300Pa。按调速方式分为单速、双速、变频(风机电机采用变频电机，配变频控制器，实行变频调速，以适应不同工况需要，建议调节频率锁定在25Hz~50Hz)。为适应防爆环境需要，风机可做成防爆风机，防爆等级为EXdIIBT4。

1.3.为适应不同场所噪声的要求，风机均可配不同长度的消声器。

二、产品工作条件

工作温度

耐高温

湿度

介质条件

工作电源

-20~ +45℃(可连续运转)

100℃(可连续20小时)

280℃(可连续60分钟)

小于90%

空气

三相380V/50Hz

三、产品应用

风机可广泛应用于高屋建筑、工矿企业、宾馆、饭庄、博物馆、体育馆、地下室等通风排烟场所。

四、产品配置

4.1标准配置

●叶轮;

●机壳(外筒、导叶、内筒、电机支架) ;

●电机;

●底脚;

4.2备选件及附件(订货时注明是否购买)

※减振设备;

※网罩;

※控制箱;

※对接法兰;

五、产品加工工艺

5.1、风机叶轮为钢制，轮毂液压拉伸成型，叶片冲压后液压成形，叶片与轮毂焊接装配成形。叶轮经静、动平衡校正，平衡精度不大于G5.6级。

5.2、外筒法兰为采用整体旋压翻边而成。

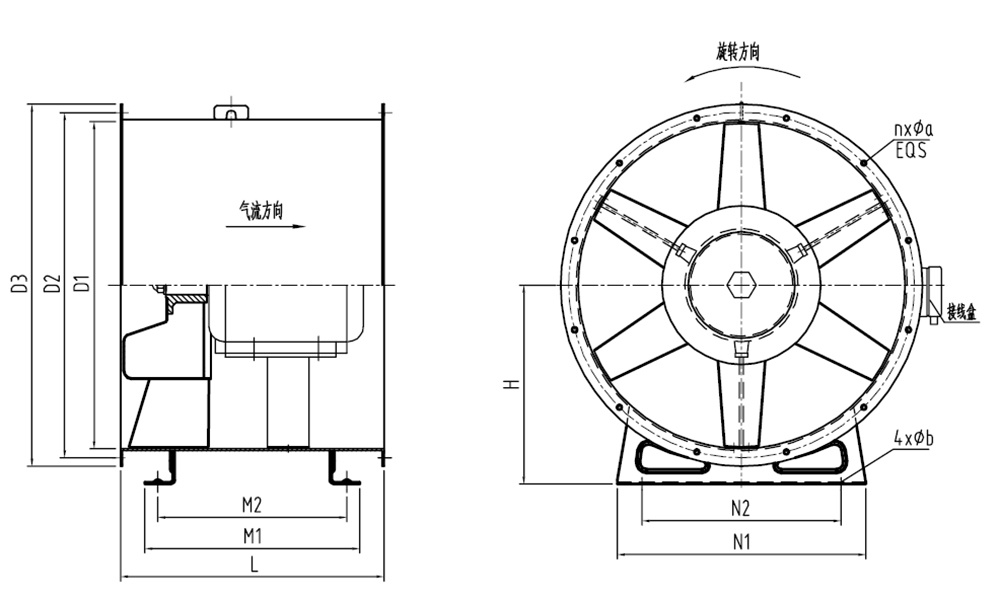

HTF-I型轴流式消防排烟风机外形及安装尺寸

机号	D1	D2	D3	L	Ml	M2	H	N1	N2	φb	nxφa
3	φ306	φ345	φ376	300	246	210	220	220	170	φ8.5	4xφ10
3.5	φ356	φ395	φ426	300	246	210	245	220	170	φ8.5	4xφ10
4	φ406	φ445	φ476	400	344	300	265	300	240	φ1l	8xφ10
4.5	φ456	φ495	φ526	400	344	300	295	300	240	φ1l
5	φ508	φ545	φ578	530	424	380	315	400	320	φ13
5.5	φ558	φ595	φ628	530	424	380	355	400	320	φ13
6	φ608	φ650	φ688	530	432	380	380	500	400	φ16	12xφ10
6.5	φ658	φ700	φ738	530	432	380	400	500	400		12xφ10
7	φ708	φ750	φ788	530	442	380	425	600	480		12xφ12
7.5	φ758	φ795	φ838	530	442	380	460	600	480
8	φ808	φ850	φ888	530	442	380	490	600	480

机号	配套电机功率	DI	D2	D3	L	Ml	M2	H	N1	N2	φb	nxφa
8	4P/llkW	φ808	φ850	φ888	700	562	500	490	600	480	φ6	12xφ12
9	6P/5.5kW、4P/11 kW、4P/15kW	φ908	φ950	φ988	700	570	500	550	700	580	φ16	12xφ12
9	4P/18.5kW	φ908	φ950	φ988	800	650	580	550	700	580		12xφ12
10	6P/7.5kW 4P/llkW、4P/15kW 4P/18.5kW、4P/22 kW	φ1010	φ1055	φ1090	800	650	580	615	700	580		16xφ14.5
11	6P/llkW_x 4P/15 kW 4P/18.5kW、4P/22 kW、4P/30kW	φ111O	φ1155	φ1190	800	650	580	645	800	650		16xφ14.5

机号	配套电tn功率	DI	D2	D3	L	Ml	M2	H	N1	N2	φb	nxφa
12	8P/llkW、6P/15kW	φ1210	φ1270	φ1310	800	650	580	700	900	750	φ19	16xφ14.5
	6P/18.5kW、6P/22kW、4P/45 kW				900	720	650
13	8P/15kW 6P/18.5kW, 6P/22kW、6P/30kW	φ1310	φ1370	φ1410	900	720	650	750	900	750
14	8P/18.5kW、6P/22kW、6P/30kW	φ1410	φ1470	φ1510	900	718	650	800	1000	850
	6P/37kW				1000	793	725
15	6P/22kW、6P/30kW	φ1510	φ1570	φ1610	900	718	650	850	1000	850
	6P/37kW、6P/45kW				1000	793	725
16	8P/18.5kW、6P/30kW	φ1610	φ1670	φ1710	900	718	650	900	1100	950
	6P/37kW、6P/45kW				1100	868	800

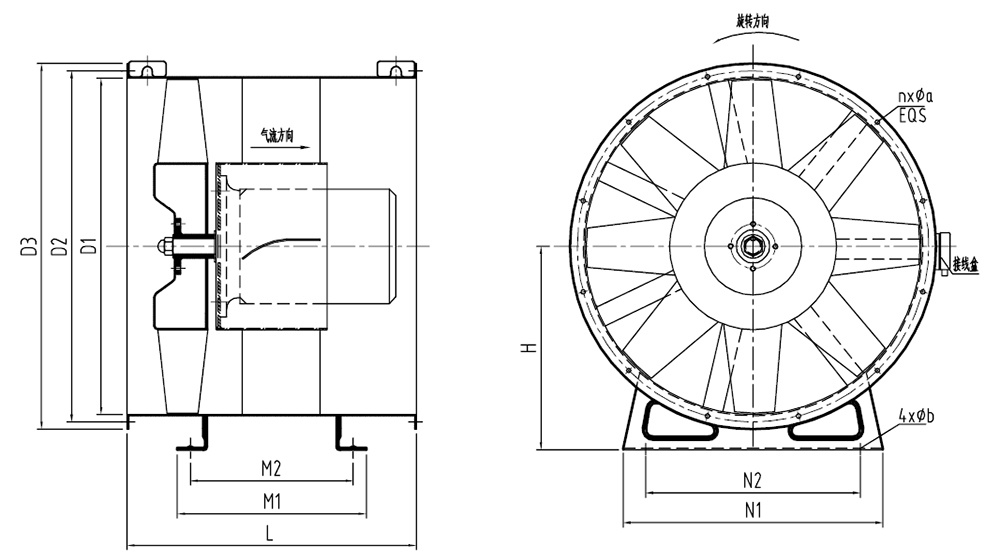

HTF-II型轴流式消防排烟风机外形及安装尺寸

机号	DI	D2	D3	L	Ml	M2	H	N1	N2	φb	nxφa
5	φ508	φ545	φ578	530	424	380	315	400	320	φ13	8xφl0
5.5	φ558	φ595	φ628	530	424	380	355	400	320	φ13	8xφl0
6	φ608	φ650	φ688	530	432	380	380	500	400	φ16	12xφ10
6.5	φ658	φ700	φ738	530	432	380	400	500	400		12xφ10
7	φ708	φ750	φ788	700	562	500	425	600	480		12xφ12
8	φ808	φ850	φ888	700	562	500	490	600	480		12xφ12

机号	配套电机功率	DI	D2	D3	L	Ml	M2	H	N1	N2	φb	nxφa
9	4/6P-18.5/6.2kW、4/6P-15.5/5.1kW、4/6P-12/4kW	φ908	φ950	φ988	800	650	580	550	700	580	φ19	12xφ12
10	4/6P-18.5/6.2kW、4/6P-15.5/5.1kW、4/6P-12/4kW	φ1010	φ1055	φ1090	800	650	580	615	700	580		16xφ14.5
10	4/6P-24/8.5kW	φ1010	φ1055	φ1090	900	720	650	615	700	580
11	4/6P-15.5/5.1kW、4/6P-18.5/6.2kW	φ1110	φ1155	φ1190	800	650	580	645	800	650
11	4/6P-24/8.5kW、4/6P-33/llkW	φ1110	φ1155	φ1190	900	720	650	645	800	650

机号	配套电机功率	DI	D2	D3	L	Ml	M2	H	N1	N2	φb	nxφa
12	6/8P-17/8.5kW、6/8P-20/10kW、6/8 P-2 2/1 lkW	φ1210	φ1270	φ1310	900	720	650	700	900	750	φ19	16xφ14.5
13	6/8P-17/8.5kW、6/8 P-2 2/1 lkW	φ1310	φ1370	φ1410	900	720	650	750	900	750
	6/8P-30/15kW				1000	795	725
14	6/8 P-2 2/1 lkW	φ1410	φ1470	φ1510	900	718	650	800	1000	850
	6/8P-30/15kW、6/8 P-3 7/2 2 kW				1000	793	725
15	6/8 P-2 2/1 lkW	φ1510	φ1570	φ1610	900	718	650	850	1000	850
	6/8 P-3 0/15 kW、6/8P-37/22kW				1100	868	800

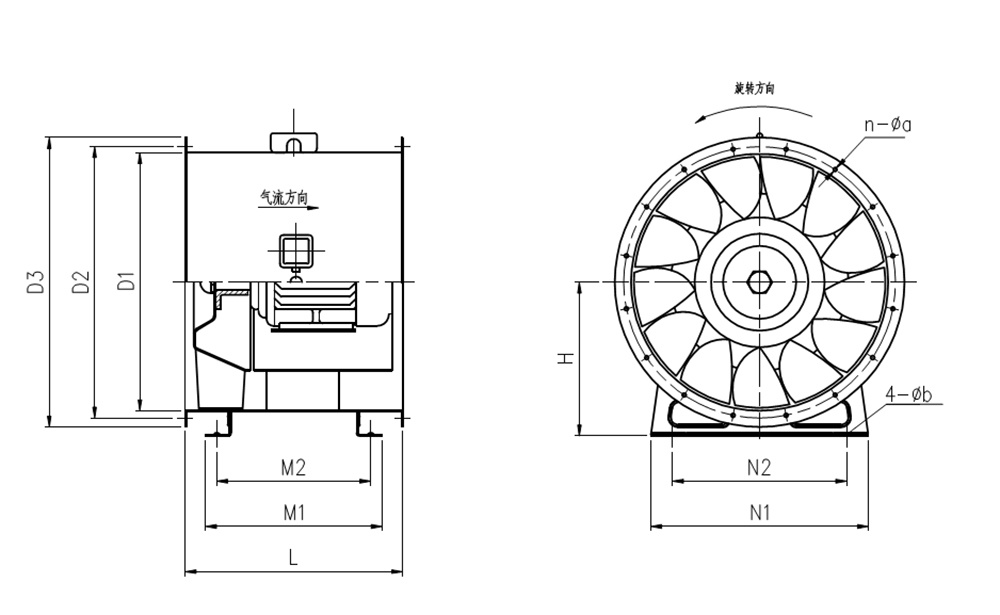

HTF-1II型轴流式消防排烟风机外形及安装尺寸

机号	配用电机功率	DI	D2	D3	L	Ml	M2	H	N1	N2	φb	nxφa
3	4p/0.18kW,2p/0.55kW,2p/0.75kW,2p/1.1kW	φ306	φ345	φ376	300	246	210	220	220	170	φ8.5	4xφ10
3.5	4p/0.25kW,2p/0.75kW 2p/l.lkW_f 2p/1.5kW	φ356	φ395	φ426	300	246	210	245	220	170
4	4p/0.75kW, 2p/2.2kW 2p/3kW、2p/4kW	φ406	φ445	φ476	400	344	300	265	300	240	φ1l	8xφ10
4.5	4p/l.lkW,2p/3kW 2p/4kW, 2p/5.5kW	φ456	φ495	φ526	400	344	300	295	300	240
5	4p/l.lkW, 4p/2.2kW, 2p/4kW、2p/5.5kW	φ508	φ545	φ578	530	424	380	315	400	320	φ13
5.5	4p/1.5kW,4p/3kW 2p/5.5kW, 2p/7.5kW	φ558	φ595	φ628	530	424	380	355	400	320
6	4p/2.2kW,4p/3kW 4p/5.5kW	φ608	φ650	φ688	530	432	380	380	500	400	φ16	12xφ10
	2p/llkW				700	552	500
6.5	4p/3kW,4p/5.5kW 4p/7.5kW	φ658	φ700	φ738	530	432	380	400	500	400
	2p/llkW				700	552	500
7	6p/4kW, 4p/7.5kW	φ708	φ750	φ788	530	442	380	425	600	480		12xφ12
	4p/llkW, 4p/15kW				700	562	500
8	6p/5.5kW,	φ808	φ850	φ888	530	442	380	490	600	480
	4p/llkW, 4p/15kW				700	562	500
	4p/18.5kW,				800	642	580
9	6p/7.5kW	φ908	φ950	φ988	700	570	500	550	700	580
	4p/18.5kW,4p/22kW, 4p/30kW				800	650	580
10	6pllkW, 4p/22kW、4p/30kW	φ1010	φ1055	φ1090	800	650	580	615	700	580		16xφ 14.5
	4p/37kW				900	720	650
11	6p/18.5kW, 6p/22kW	φ111O	φ1155	φ1190	800	650	580	645	800	650
	6p/30kW, 4p/37kW				900	720	650
12	6p/22kW	φ1210	φ1270	φ1310	800	650	580	700	900	750	φ19
	6p/30kW，6p/37kW,4p/45kW				900	720	650
13	6p/22kW, 6p/30kW	φ1310	φ1370	φ1410	900	720	650	750	900	750
	6p/37kW,				1000	795	725
	6p/45kW,				1100	870	800
14	6p/22kW, 6p/30kW	φ1410	φ1470	φ1510	900	718	650	800	1000	850
	6p/37kW				1000	793	725
	6p/55kW				1100	868	800

HTF-IV型轴流式消防排烟风机外形及安装尺寸

机号	D1	D2	D3	L	Ml	M2	H	N1	N2	φb	nxφa
4	φ406	φ445	φ476	400	344	300	265	300	240	φ11	8xφ10
4.5	φ456	φ495	φ526	400	344	300	295	300	240	φ11
5	φ508	φ545	φ578	530	424	380	315	400	320	φ13
5.5	φ558	φ595	φ628	530	424	380	355	400	320	φ13
6	φ608	φ650	φ688	530	432	380	380	500	400	φ16	12xφ10
6.5	φ658	φ700	φ738	700	552	500	400	500	400		12xφ10
7	φ708	φ750	φ788	700	562	500	425	600	480		12xφ12
8	φ808	φ850	φ888	800	642	580	490	600	480
9	φ908	φ950	φ988	800	650	580	550	700	580
10	φ1010	φ1055	φ1090	900	720	650	615	700	580		16xφ14.5
11	φ111O	φ1055	φ1190	800	650	580	645	800	650
12	φ1210	φ1270	φ1310	1000	795	725	700	900	750	φ19
13	φ1310	φ1370	φ1410	1000	795	725	750	900	750
14	φ1410	φ1470	φ1510	1100	868	800	800	1000	850
