- 商品名称: 多叶排烟口
- 商品编号: 1060228250396876800
一、产品定义多叶排烟口一般安装在过道或防烟前室，平时常闭，发生火灾时烟感探头发出火警信号，控制中心输出阀门打开信号，阀门迅速打开，也可以手动迅速打开阀门进行排烟。多叶排烟口有排烟阀和铝合金风口组成，平时常闭(嵌墙安装)，阀门厚度为270mm。二、型号描述PYK-PF-(W+250)xH (卧式) PYK-PF-Wx(H+250) (立式)W-阀门公称宽度 H-阀门公称高度 250-执行机构安装空间举例说明:.PYK-PF-(400+250)x400表示具有手动打开、电控电磁铁打开和阀门开到位后的信号反馈功能。三、产品特点①泄漏量低，气密性能好;②防腐蚀性能强，使用寿命长;③阀门启闭灵活，位置反馈信号准确。四、性能参数①公称压力:环境温度下≤300pa;②适用介质:空气(烟气) ;③泄漏量: a.环境温度下，阀门叶片前后压差1000±15pa静压，单位面积的泄漏量≤700m3/(m2);
-
技术功能及主要材质
产品
PYK-PF多叶排烟风口
机构
阀体、叶片、执行机构等部件
技术指标
常闭

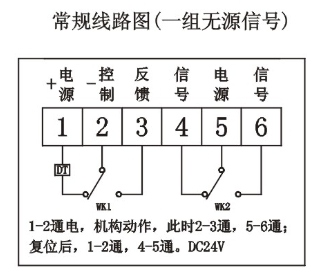

输入DC24关闭信号，阀门开启；输出开到位反馈信号
手动复位
执行机构安装在阀体内
主要部件材料
阀体
优质镀锌钢板/厚度1.8mm
叶片
优质镀锌钢板/厚度1.8mm
转轴
SUS304/φ12
轴套
SUS304
阀门厚度
阀门厚度:270mm
法兰
法兰边宽度:32mm
其他
配套卧式固定铝合金风口
-
外形尺寸
阀门规格尺寸
序号
B
W
320
400
500
630
800
1
200
▲
▲
▲
2
250
▲
▲
▲
▲
▲
3
320
▲
▲
▲
▲
▲
4
400
▲
▲
▲
▲
5
500
▲
▲
▲
6
630
▲
▲
7
800
▲ 注:可根据客户打要求制作(不能超过1250x800)
