- 商品名称: 排烟防火阀
- 商品编号: 1060228062835990528
一、产品定义安装在机械排烟系统的管道上，平时呈开启状态，火灾时当排烟管道内烟气温度到达280℃时关闭，并在一定时间内满足漏烟量和耐火完整性要求，起隔烟阻火作用的阀门。排烟防火阀一版由阀体、叶片、执行机构和温感器等部件组成。二、型号描述FHF①_②_Ax B A-阀门公称宽度 B-阀门公称高度①--产品控制方式:W:温感器控制自动关闭S:手动控制关闭DC:电控电磁铁关闭DJ:电控电机关闭DQ:电控气动机构关闭②--产品功能代号:F:具有风量调节功能Y:具有远距离复位功能K:具有阀门开、关到位后的位置信号反馈功能举例说明:PFHF-WSDC-K 500x400表示具有温感器(280℃)自动关闭、手动关闭、电控电磁铁关闭和阀门关到位后的信号反馈功能。三、产品特点①泄漏量低，气密性能好;②防腐蚀性能强，使用寿命长;③阀门启闭灵活，位置反馈信号准确。四、性能参数①公称压力:环境温度下≤300pa;②适用介质:空气(烟气) ;③泄漏量: a.环境温度下，阀门叶片前后压差300±15pa静压，单位面积的泄漏量≤500m3/(m2);b.在规定耐火(GB/T15930) 时间内，阀门叶片前后300±15pa静压,单位面积的泄漏量≤700m3/(m2);④耐火时间:≥1.5h(GB/T15930)。
-
技术功能及主要材质
产品
PFHF排烟防火阀
机构
阀体、叶片、执行机构和温感器等部件
技术指标
常开
输入DC24关闭信号，阀门关闭；输出关到位反馈信号
280℃温感器熔断关闭阀门
手动复位
执行机构安装在本体上
主要部件材料
阀体
优质镀锌钢板/厚度1.8mm
叶片
优质镀锌钢板/厚度1.8mm
转轴
SUS304/φ12
轴套
SUS304
阀门厚度
阀门厚度:205mm
法兰
法兰边宽度:32mm
注：为了同客户的安装尺寸保持一致，若客户没有注明，法兰不打孔
-

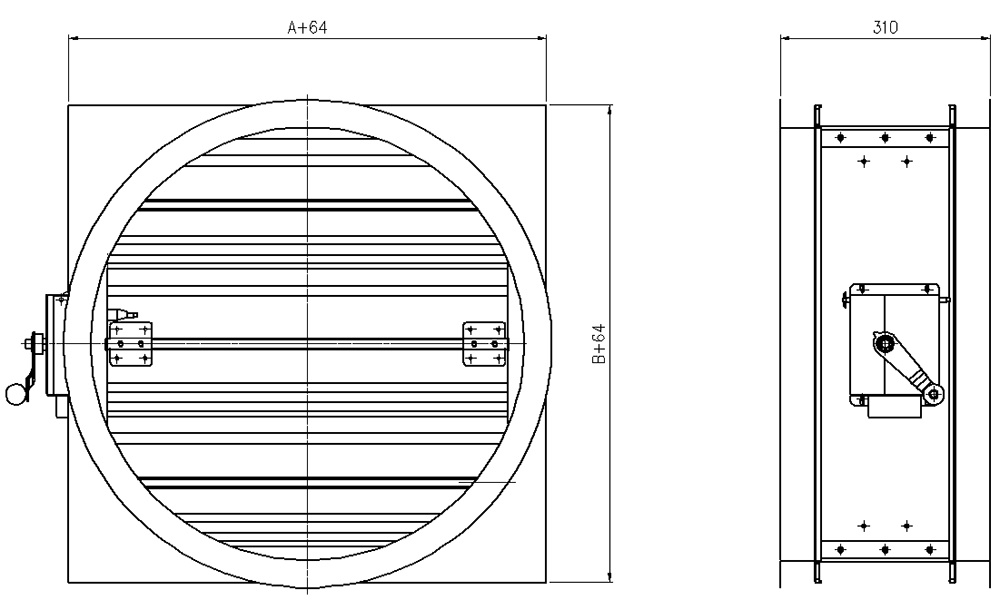

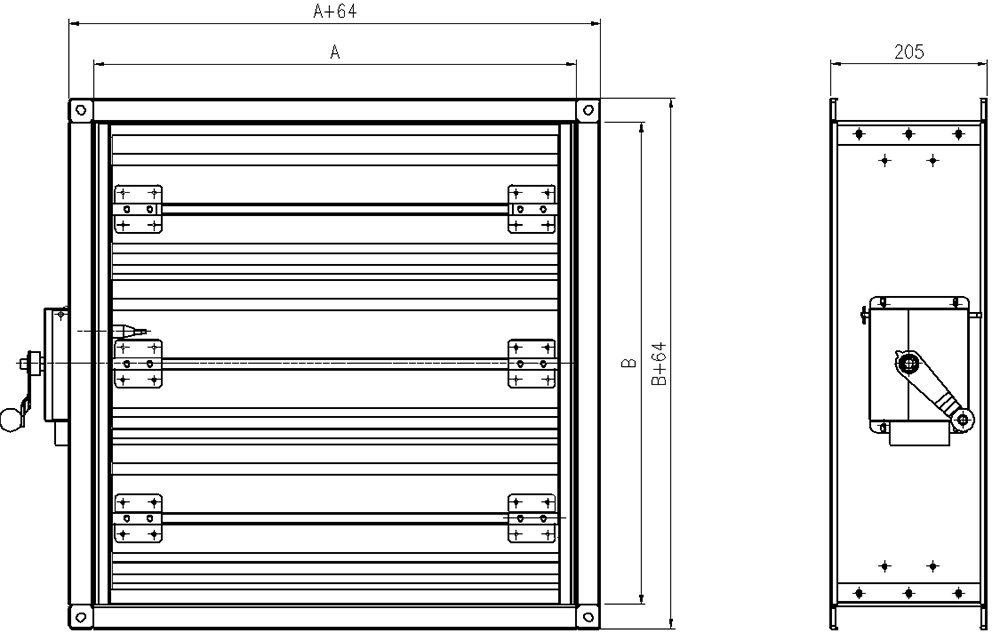

外形尺寸
矩形
圆形
阀门规格尺寸
序号
B
A
160
200
250
320
400
500
630
800
1000
1250
1600
2000
1
160
√
√
√
2
200
√
√
√
√
√
3
250
√
√
√
√
√
√
4
320
√
√
√
√
√
5
400
√
√
√
√
√
6
500
√
√
√
√
√
√▲
7
630
√
√
√
√
√▲
8
800
√
√
√
√▲
√▲
9
1000
√▲
√▲
10
1250
√▲
√▲
注:可根据客户打要求制作(不能超过1250x800)组合型阀门是获得消防3C证的阀门组合,组合的阀门满足通风面积(配套要求的接口) ;组合型阀门的厚度增加至310mm，并且在阀门四周要预留300mm的检修空间;组合型阀门下单时必须告知阀门的安装方式(管装、墙砖或其他)
