DWT-II型全铝制离心式屋顶风机

所属分类：

屋顶风机

邮箱：gfhr@infore.com

电话：400-1818-686

欢迎给我们留言！

产品描述
性能参数表
外形及尺寸

- 商品名称: DWT-II型全铝制离心式屋顶风机
- 商品编号: 1060227819503443968
一、产品概述

1.1.DWT-II型全铝制离心式屋顶风机，其叶轮采用离心式叶轮，可适用风量小而压力较高的场所;采用单层风帽。

1.2.风机按叶轮直径分300-1000mm八种规格，系列风量为900-49000m3/h,静压50- 460Pa。

1.3.风机根据不同环境需求，可制成防爆型，适用于非腐蚀的含有易燃、易爆气体的场所，防腐型可适用于含有腐蚀性气体的环境中。

1.4.为满足用户对不同工况的性能调节需要，风机可采用电机直连也可采用皮带传动，直连风机可配用双速电机，实现两档调速，也可配用变频电机和变频控制器，实现变频调节。建议调节频率锁定在25Hz-50Hz (订货时注明)。

1.5.风机根据用户需要可配手动或电动调节门、自垂百叶等(订货时注明)。

二、产品工作条件

工作温度: -20~+409C (可连续运转)

湿度: 小于90%;

介质条件:

常规型:非腐蚀、非易燃、非易爆气体(含尘量不超过100mg/h)

防爆型:非腐蚀含易燃、易爆气体(含尘量不超过100mg/h)

防腐型:有腐蚀性气体(无任何粉尘)。

防腐防爆型:有腐蚀含易燃、易爆气体(无任何粉尘)。

工作电源:三相/380V/50Hz。

三、产品应用

风机主要应用于工厂企业厂房、电站等高压、小流量场所屋顶排风换气。

四、产品配置

4.1标准配置

●铝制叶轮;

●铝制机壳(风筒、集流器、支架);

●电机;

●底脚;

●铝制风帽;

4.2皮带传动配置

●铝制叶轮;

●电机;

●铝制机壳(风筒、集流器、支架);

●铝制风帽;

●电机支架;(皮带;

●皮带轮;

●主轴及轴承。

4.3备选件及附件(订货时注明是否购买)

※安全网;

※控制箱;

※消声器;

五、产品加工工艺

5.1. 风机整体材质为铝制件，整机采用一体化模具成形，外观整洁美观。

DWT-II型全铝制离心式屋顶风机性能参数

机号	转速（r/min）	流量(m³/h )	静压（Pa）	电机功率（kW）	噪声dB(A)	重量（kg）
300	1730	3200	30	0.37	68	34
		3000	120
		2600	235
	1450	2700	20	0.25	66	34
		2500	90
		2100	185
	1255	2300	20	0.18	61	33
		2100	85
		1800	150
	960	1700	30	0.18	54	33
		1600	50
		1400	80
	720	1300	25	0.18	52	33
		1100	40
		900	60
425	1450	7500	80	1.1	74	55
		6700	280
		6000	365
	1235	6500	30	0.75	70	50
		6000	140
		5200	250
	1125	5900	25	0.55	68	49
		5500	115
		4700	210
	960	5000	25	0.37	65	49
		4500	110
		4000	150
	720	3700	20	0.18	56	49
		3300	70
		2800	100
500	1200	10200	55	1.5	76	63
		9300	200
		8500	310
	1080	9300	50	1.1	73	63
		8400	160
		7400	260
	960	8200	45	0.75	69	61
		7300	100
		6500	220
	840	7000	45	0.55	66	56
		6600	95
		6000	145
	720	5800	40	0.37	62	55
		5100	120
		4500	130

机号	转速(r/min )	流量（m³/h ）	静压（Pa ）	电机功率（kW）	噪声dB(A)	重量(kg )
575	960	12500	50	1.5	75	60
		11000	205
		10000	280
	895	11100	45	1.5	73	70
		10200	190
		9500	235
	825	10700	40	1.1	70	68
		9400	160
		8500	220
	720	9200	40	0.75	68	63
		8000	135
		7000	180
	660	8200	40	0.55	64	62
		7500	95
		6500	135
675	840	17500	65	2.2	75	112
		16000	190
		14000	300
	780	16300	45	2.2	73	110
		14500	185
		13000	265
	720	15000	40	1.5	72	100
		13500	155
		12000	230
	635	13200	40	1.1	68	100
		12100	115
		10500	175
	575	12000	30	0.75	66	98
		11000	85
		9200	150
	515	10600	35	0.55	65	93
		9000	105
		7500	145
750	840	24000	75	4	79	123
		22000	235
		19000	380
	720	20700	50	3	75	117
		18000	217
		16000	290
	655	18300	50	2.2	70	117
		16500	170
		15000	230
	590	16800	45	1.5	67	113
		14600	155
		13000	205
	530	14900	45	1.1	66	105
		13300	120
		12000	150
	465	13000	40	0.75	64	103
		11000	120
		9000	150

机号	转速（r/min ）	流量（m³/h）	静压（Pa）	电机功率（kW）	噪声dB(A)	重量（kg）
900	720	35500	80	5.5	76	168
		32000	280
		28500	400
	620	31000	55	4	72	166
		27000	230
		24000	310
	570	28000	50	3	68	157
		25500	170
		22500	250
	500	24600	50	2.2	66	135
		22300	125
		19500	190
	450	22000	40	1.5	65	126
		19600	120
		16500	175
	400	19000	10	1.1	63	118
		17200	85
		15000	130
1000	720	48500	100	11	78	222
		44000	330
		40000	465
	620	42000	70	7.5	73	222
		38000	245
		34000	350
	570	38200	70	5.5	72	185
		35000	205
		32000	285
	525	35500	50	4	70	176
		31000	195
		28000	260
	475	31500	50	3	68	167
		29000	140
		26000	210
	400	26500	45	2.2	65	145
		24000	110
		20000	170

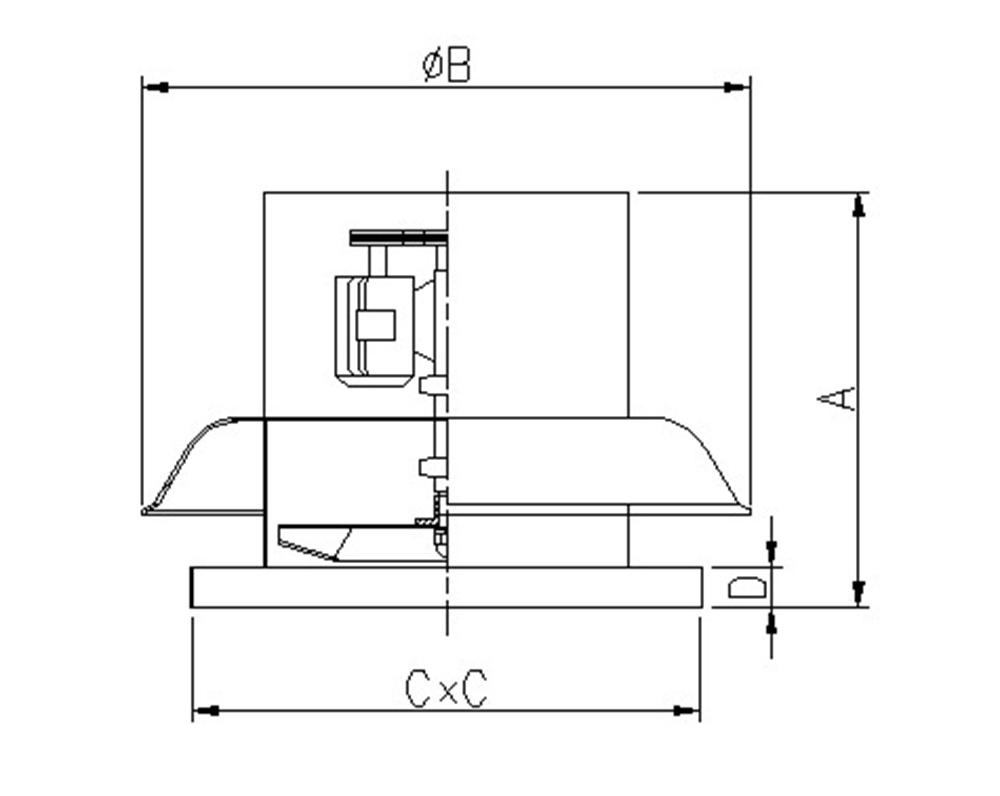

DWT-Il型全铝制离心式屋顶风机性能参数

机号	A	B	C	D
300	600	540	600	60
425	720	720	600	60
500	860	830	750	80
575	920	940	750	80
675	970	1100	900	80
750	1030	1240	900	80
900	1170	1440	1100	80
1000	1260	1590	1200	80
