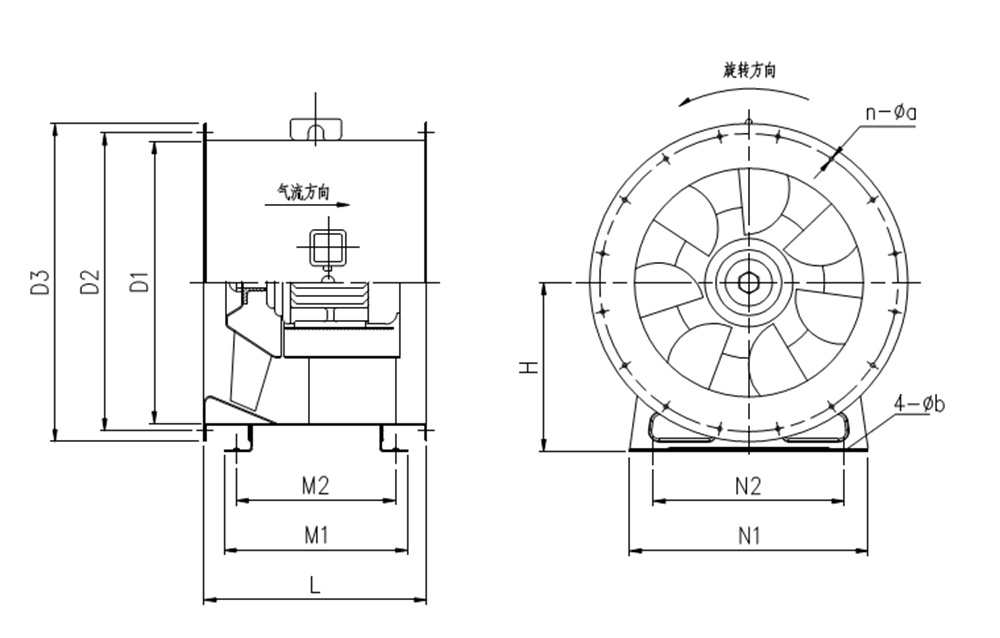

外形及尺寸

商品名称: SWF、HL3-2A型混流风机
商品编号: 1060227204782055424

一、产品概述

1.1. SWF/HL3-2A型混流风机，叶轮采用子午加速特点的锥面扭曲形叶片在轮毂上焊接而成，内装有导叶，具有良好的气流分布，压力稳定，是一种介于轴流和离心风机间的风机。HL3-2A是在SWF上进行改良，进口处采用流线喇叭形消声器与风筒联接成。

1.2. SWF-I/HL3-2A风机，按直径分为250~1400mm各16种规格，风量为500~110000m3/h, 全压为50~1200Pa;SWF-1|风机，按直径分为650~1400mm各10种规格，风量为6000~100000m3/h，全压为120~1200Pa。SWF-1/风机两者风量、风压与功率相同，HL3-2A型较SWF型风机噪声低3~5dB(A)。按调速方式分单速、双速、变频(风机电机采用变频电机，配变频控制器，实行变频调速，以适应不同工况需要，建议调节频率锁定在25Hz~50Hz)。为适应防爆环境需要，风机可做成防爆风机，防爆等级为EXdIIBT4。

1.3. 为适应不同场所噪声的要求，风机均可配不同长度的消声器。

二、产品工作条件

工作温度	湿度	介质条件	工作电源
-20~+45℃	小于99%	空气(含尘量不超过100mg/m³)	三相380V/50Hz

三、产品应用

风机可广泛应用于高屋建筑、工矿企业、宾馆、饭庄、博物馆、体育馆、地下室等通风换气场所，最适用于管道加压、送风和排风及高层建筑、一般建筑的通风换气之用。

四、产品配置

4.1标准配置

●叶轮

●机壳(风筒、导流器、导叶、内筒、电机支架)

●电机;

●底脚;

4.2备选件及附件(订货时注明是否购买)

※减振设备;

※网罩;

※控制箱;

※对接法兰;

五、产品加工工艺

5.1.风机叶轮为钢制，轮毂液压拉伸成型，叶片冲压后液压成形，叶片与轮毂焊接装配成形。叶轮经静、动平衡校正，平衡精度不大于G5.6级。

5.2. 外筒法兰为采用整体旋压翻边而成，进风口集流器模具液压成形。

SWF、HL3-2A型混流风机性能参数

型号	转速(r/min)	风量(m³/h)	全压 (Pa)	电机型号	电机功率（kw）	噪声 dB(A)	重量 (kg)
2.5	2800	2664	358	YSF-801-2	0.75	70	20
		2400	380			70
		2253	426			71
		1932	482			71
		1684	543			71
		1532	634			72
	1400	1362	96	YSF-632-4	0.18	61	13
		1232	117			63
		1110	121			63
		1020	126			63
		850	147			63
		743	166			64
	910	902	54	YSF-632-6	0.09	56	12
		820	60			56
		746	66			57
		675	78			58
		563	83			57
		493	98			58
3	2800	4652	512	YSF-90L-2	2.2	70	41
		4410	562			71
		4200	600			71
		4018	691			72
		3605	816			73
		3212	883			73
	1400	2312	121	YSF-711-4	0.25	62	19
		2205	138			63
		2100	160			64
		2009	184			65
		1803	216			66
		1606	236			66
	910	1512	67	YSF-632-6	0.12	56	16
		1436	93			58
		1320	112			60
		1250	118			60
		1164	127			60
		1000	139			60
3.5	2891	5745	564	YE2-100L-2	3	71	58
		5500	590			71
		5317	623			72
		4927	741			73
		4542	876			74
		4127	986			74
	1400	3320	125	YE2-711-4	0.25	64	28
		3082	141			64
		2876	174			66
		2600	190			66
		2447	216			67
		2130	257			68
	900	1938	76	YE2-711-6	0.18	58	27
		1820	82			58
		1743	89			59
		1592	103			60
		1380	127			61
		1234	146			62

型号	转速(r/min)	风量(m³/h)	全压 (Pa)	电机型号	电机功率 (kw)	噪声 dB(A)	重量 (kg)
4	2914	7228	654	YE2-112M-2	4	73	80
		6801	715			74
		6500	790			75
		6221	883			75
		5688	1107			77
		5242	1248			78
	1400	4512	128	YE2-71M2-4	0.37	66	35
		4302	143			67
		3980	152			67
		3636	175			68
		3053	212			69
		2765	285			71
	900	2642	86	YE2-71M2-6	0.25	60	34
		2486	107			62
		2340	115			62
		2237	129			63
		1985	145			64
		1743	156			64
4.5	2937	9169	672	YE2-132S1-2	5.5	76	100
		8731	753			76
		8500	830			77
		8159	928			78
		7561	1187			80
		7124	1298			80
	1400	4728	182	YE2-80M1-4	0.55	70	46
		4552	207			71
		4040	216			71
		3800	236			72
		3392	265			72
		3160	306			73
	900	3592	88	YE2-71M2-6	0.25	63	41
		3264	107			64
		3100	118			65
		2892	132			65
		2576	148			66
		2240	162			66
5	2937	13110	681	YE2-132S1-2	5.5	80	111
		12800	700			80
		12410	730			81
		11865	891			82
		11342	1030			83
		9876	1119			83
	1440	8652	196	YE2-90S-4	1.1	74	56
		8000	208			74
		7433	220			74
		6664	278			76
		5252	326			76
		4896	382			77
	910	5624	96	YE2-801-6	0.37	65	50
		5300	110			65
		4984	124			66
		4322	136			66
		3778	158			67
		3215	182			68

型号	转速(r/min)	风量(m³/h)	全压 (Pa)	电机型号	电机功率 (kw)	噪声 dB(A)	重量 (kg)
5.5	2940	16820	742	YE2-132S2-2	7.5	81	115
		15764	842			82
		15100	920			82
		14562	1015			83
		13450	1106			84
		12264	1204			84
	1445	9126	258	YE2-90L-4	1.5	75	72
		8445	296			76
		8200	310			76
		7938	328			77
		7431	354			77
		6925	385			78
	910	6532	119	YE2-80M2-6	0.55	66	62
		6150	126			66
		5796	134			67
		5257	148			67
		4893	175			68
		4265	206			69
6	2940	19230	669	YE2-132S2-2	7.5	82	120
		18700	720			82
		18220	770			83
		17824	914			84
		17210	1005			85
		15210	1092			85
	1445	11625	165	YE2-90L-4	1.5	72	75
		10800	186			73
		10000	200			73
		8900	262			75
		8121	325			77
		7560	382			78
	934	8025	128	YE2-90S-6	0.75	67	75
		7129	142			67
		6660	160			68
		6283	176			68
		5567	205			69
		4986	236			70
6.5	1440	25124	445	YE2-132M-4	7.5	77	158
		24500	500			78
		23984	559			79
		23044	707			81
		21864	809			82
		18672	882			82
	1420	15064	282	YE2-100L1-4	2.2	78	89
		14200	296			78
		13660	315			79
		12255	350			79
		10840	382			79
		9424	418			80
	910	10544	155	YE2-90S-6	0.75	67	69
		9562	178			68
		9000	185			68
		8578	198			69
		7588	215			69
		7540	238			70

型号	转速(r/min)	风量(m³/h)	全压 (Pa)	电机型号	电机功率 (kw)	噪声 dB(A)	重量 (kg)
7	1460	31380	517	YE2-160M-4	11	79	195
		29880	650			80
		28805	823			82
		27330	942			83
		26000	980			83
		24820	1027			84
	1420	18800	329	YE2-100L2-4	3	80	104
		17075	370			80
		16100	385			80
		15319	404			80
		13550	441			81
		11780	470			81
	910	13820	186	YE2-90L-6	1.1	73	84
		12800	195			73
		11952	202			73
		10724	228			74
		9485	257			74
		8246	278			74
7.5	1460	30627	605	YE2-160M-4	11	83	218
		29012	759			85
		28100	810			85
		27232	894			86
		25518	1006			87
		23422	1051			87
	1440	22538	378	YE2-112M-4	4	80	124
		20490	420			81
		19000	440			81
		18382	465			81
		16260	504			82
		14136	542			82
	940	15776	208	YE2-100L-6	1.5	75	94
		14343	231			75
		13100	242			75
		12867	256			76
		11382	278			76
		9895	298			76
8	1460	37350	688	YE2-160L-4	15	87	235
		35380	843			88
		34000	900			89
		33210	1008			90
		31120	1049			90
		28564	1109			90
	960	25467	193	YE2-132M1-6	4	75	155
		22424	292			78
		20500	340			79
		18636	382			80
		17129	448			81
		16269	516			82
	710	19185	116	YE2-112M-8	1.5	69	130
		16818	175			72
		15200	200			72
		13977	232			73
		12846	272			74
		11528	315			75

型号	转速(r/min)	风量(m³/h)	全压 (Pa)	电机型号	电机功率 (kw)	噪声 dB(A)	重量 (kg)
9	1470	51665	643	YE2-180M-4	18.5	88	303
		48418	844			90
		44600	910			90
		41044	981			90
		36939	1132			91
		33246	1287			92
	96。	34206	282	YE2-132M2-6	5.5	82	211
		32056	370			84
		29000	400			84
		27174	430			84
		24456	496			85
		22011	564			86
	710	25654	159	YE2-132S-8	2.2	74	171
		24042	208			76
		22000	220			76
		20381	242			76
		18342	279			77
		16508	317			78
10	1470	51821	634	YE2-180M-4	18.5	90	415
		49500	700			90
		48152	798			91
		46952	934			93
		45032	980			93
		40528	1102			93
	970	44054	288	YE2-160M-6	7.5	83	270
		40598	329			84
		38700	350			84
		36916	371			84
		33224	428			85
		29902	496			86
	710	33041	167	YE2-132M-8	3	75	240
		30448	191			76
		29000	200			76
		27687	215			76
		24198	248			77
		22427	288			78
11	1470	59521	645	YE2-180L-4	22	90	435
		58000	700			91
		56629	774			92
		55080	902			93
		53530	980			94
		48177	1070			94
	970	48729	310	YE2-160L-6	11	83	327
		46099	346			84
		45000	360			84
		43572	376			84
		39215	428			85
		35294	516			86
	720	36546	181	YE2-160M1-8	4	77	302
		34574	202			78
		32679	218			78
		31000	225			78
		29411	248			79
		26470	300			80

型号	转速(r/min)	风量(m³/h)	全压 (Pa)	电机型号	电机功率 (kw)	噪声 dB(A)	重量 (kg)
12	980	83151	844	YE2-225M-6	30	93	675
		78660	950			94
		75600	990			94
		73750	1037			94
		66375	1100			94
		60923	1156			95
	970	71092	550	YE2-200L2-6	22	92	635
		68358	606			92
		66800	650			93
		65158	758			94
		62058	860			95
		55852	910			95
	730	53319	309	YE2-180L-8	11	85	595
		51269	341			85
		50000	380			86
		48869	426			87
		46544	486			88
		41889	515			88
13	980	94782	870	YE2-250M-6	37	96	775
		91117	964			97
		88800	1013			97
		86788	1075			97
		82382	1120			98
		74144	1200			98
	980	87761	644	YE2-225M-6	30	92	735
		84386	714			93
		82200	800			94
		80386	885			94
		76280	970			95
		68652	1063			95
	730	71565	441	YE2-200L-8	15	89	685
		67702	482			89
		65800	495			89
		63699	508			90
		57329	568			90
		51596	637			91
14	980	107518	916	YE2-280S-6	45	96	805
		102440	974			96
		97210	1078			97
		92000	1120			97
		87489	1200			97
		78740	1295			98
	980	99554	849	YE2-250M-6	37	94	785
		94855	902			94
		90010	998			95
		85500	1070			95
		81009	1150			96
		72908	1236			96
	730	84446	494	YE2-225S-8	18.5	91	725
		79888	540			91
		75164	572			91
		71000	600			91
		67648	642			92
		60883	710			92

SWF、HL3-2A型(双速)混流风机性能参数

型号	转速(r/min)	风量(m³/h)	全压(Pa)	电机功率 (kw)	电机型号	噪声dB(A)	重量 (kg)
6.5S1	1440	25124	445	8/2.8	YDT-160M-4/6	77	200
		24500	500			78
		23984	559			79
		23044	707			81
		21864	809			82
		18672	882			82
	940	16582	195			68
		16220	219			69
		15829	245			70
		15209	310			72
		14430	355			73
		12323	387			73
6.5S2	1400	15064	282	2.2/0.7	YDT-100L-4/6	78	115
		14200	296			78
		13660	315			79
		12255	350			79
		10840	382			79
		9425	418			80
	910	9941	124			69
		9401	130			69
		9016	139			70
		8088	154			70
		7154	167			70
		6220	184			71
7S1	1440	31380	517	12/4	YDT-160L-4/6	78	230
		29880	650			79
		28805	823			81
		27330	942			82
		26000	980			82
		24820	1027			83
	940	20710	227			69
		19720	285			70
		19011	361			72
		18038	413			73
		17214	430			73
		16381	450			74
7S2	1400	18800	329	3.2/1.1	YDT-112M-4/6	80	110
		17075	370			80
		16100	385			80
		15319	404			80
		13550	441			81
		11780	470			81
	910	12050	124			69
		10140	162			71
		10659	169			71
		8943	178			71
		7799	194			71
		7775	206			72

型号	转速(r/min)	风量(m³/h)	全压(Pa)	电机功率 (kw)	电机型号	噪声dB(A)	重量 (kg)
7.5S1	1440	30627	605	12/4	YDT-160L-4/6	82	258
		29012	759			84
		28100	810			84
		27232	894			85
		25518	1006			86
		23422	1051			86
	940	20214	265			73
		19148	333			75
		18604	355			75
		17973	392			76
		16842	441			77
		15458	461			77
7.5S2	1440	22538	378	4.7/1.5	YDT-132S-4/6	80	135
		20490	420			81
		19000	440			81
		18382	465			81
		16260	504			82
		14136	542			82
	940	14875	166			72
		13523	185			72
		12579	193			72
		12132	205			72
		10732	222			73
		9382	238			73
8S1	1440	41256	560	12/4	YDT-160L-4/6	89	270
		38000	600			89
		35380	667			89
		28148	872			91
		25872	912			91
		24528	985			91
	940	25467	193			75
		24158	263			78
		22424	292			78
		18636	382			80
		17129	448			81
		16269	516			82
8S2	1460	46066	539	15.5/5.1	YDT-180M-4/6	88	290
		42370	754			90
		39695	846			91
		37000	880			91
		34709	926			91
		31862	988			91
	960	30449	236			79
		28052	331			81
		26291	372			82
		24496	386			82
		22979	436			83
		21095	452			83

型号	转速(r/min)	风量(m³/h)	全压(Pa)	电机功率 (kw)	电机型号	噪声dB(A)	重量 (kg)
9S1	1460	51665	643	18.5/6.2	YDT-180L-4/6	88	323
		48418	844			90
		44600	910			90
		41044	981			90
		36939	1132			91
		33246	1287			92
	960	34206	282			79
		32056	370			81
		29528	398			81
		27174	430			81
		24456	496			82
		22011	564			83
9S2	940	34206	282	6.573.2	YDT-160M-6/8	82	300
		32056	370			84
		29000	400			84
		27174	430			84
		24456	496			85
		22011	564			86
	700	25654	159			76
		24042	208			78
		21750	225			78
		20381	242			76
		18342	279			77
		16508	317			78
10S1	1460	66541	704	24/8.5	YDT-200L2-4/6	92	555
		61321	751			92
		58453	780			92
		55758	804			92
		50516	927			93
		45112	1046			93
	960	44054	288			82
		40598	329			83
		38700	350			83
		36916	371			83
		33224	428			84
		29902	496			85
10S2	940	44054	288	9/4.5	YDT-160L-6/8	83	330
		40598	329			84
		38700	350			84
		36916	371			84
		33224	428			85
		29902	496			86
	700	33041	167			77
		30448	191			78
		29025	197			78
		27687	215			76
		24198	248			77
		22427	288			78

型号	转速(r/min)	风量(m7h)	全压(Pa)	电机功率 (kw)	电机型号	噪声dB(A)	重量 (kg)
11S1	1460	73601	709	24/8.5	YDT-200L2-4/6	92	520
		68629	789			93
		63821	843			93
		60000	880			93
		57431	954			94
		52836	1058			94
	960	48729	310			83
		46099	346			84
		43572	370			84
		40000	392			84
		37904	420			85
		34871	465			85
12S1	960	85723	610	22/11	YDT-200L2-6/8	92	700
		81093	670			93
		78500	690			93
		76031	709			93
		69112	786			94
		62823	880			94
	710	64292	343			86
		60820	377			87
		58875	388			87
		57226	399			87
		51834	442			87
		47117	495			88
13S1	970	95420	746	30/15	YDT-250M1-6/8	94	730
		90270	814			94
		84933	859			94
		80000	890			94
		77204	946			95
		69484	1039			95
	720	71565	419			88
		67702	458			89
		63699	483			89
		61000	505			89
		57903	532			90
		52113	585			90
14S1	970	99554	849	37/22	YDT-250M2-6/8	94	865
		94855	902			94
		90010	998			95
		85500	1070			95
		81009	1150			96
		72908	1236			96
	720	74665	477			90
		71141	507			90
		67508	561			91
		64125	602			91
		60756	664			92
		54681	726			92

SWF-I、HL3-2A型混流风机外形及安装尺寸

机号	配用电机功率	DI	D2	D3	L	Ml	M2	H	N1	N2	φb	nxφa
2.5	2p/0.75kW	φ256	φ295	φ326	400	336	300	220	220	170	φ8.5	4xφl0
	4p/0.18kW、6p/0.09kW				300	261	225
3	2p/2.2kW,4p/0.25kW、6p/0.12kW	φ306	φ345	φ376	400	336	300	220	220	170
3.5	2p/3kW、4p/0.25kW、6p/0.18kW	φ356	φ395	φ426	400	336	300	245	220	170
4	2p/4kW	φ406	φ445	φ476	530	424	380	265	300	240	φ1l	8xφ10
	4p/0.37kW、6p/0.25kW				400	344	300
4.5	2p/5.5kW	φ456	φ495	φ526	530	424	380	295	300	240
	4p/0.55kW、6p/0.25kW				400	344	300
5	2p/5.5kW	φ508	φ545	φ578	530	424	380	315	400	320	φ13
	4p/l.lkW,6p/0.37kW				400	344	300
5.5	2p/7.5kW	φ558	φ595	φ628	530	424	380	355	400	320
	4p/1.5kW,6p/0.55kW				400	344	300
6	2p/7.5kW	φ608	φ650	φ688	700	552	500	380	500	400	φ16	12xφ10
	4p/1.5kW,6p/0.75kW				530	432	380
6.5	4p/7.5kW	φ658	φ700	φ738	700	552	500	400	500	400
	4p/2.2kW_,6p/0.75kW				530	432	380
7	4p/llkW	φ708	φ750	φ788	700	562	500	425	600	480		12xφ12
	4p/3kW 6p/l.lkW				530	442	380

机号	配用电机功率	DI	D2	D3	L	Ml	M2	H	N1	N2	φb	nxφa
7.5	4p/llkW	φ758	φ795	φ838	700	562	500	460	600	480	/	/
	4p/4kV、4.6p/1.5kW				530	442	380
8	4p/15kW	φ808	φ850	φ888	700	562	500	490	600	480
	6p/4kW 8p/1.5kW				700	562	500
9	4p/18.5kW	φ908	φ950	φ988	800	650	580	550	700	580
	6p/5.5kW 8p/2.2kW				700	570	500
10	4p/18.5kW	φ1010	φ1055	φ1090	800	650	580	615	700	580		16xφ14.5
	6p/7.5kW 8p/3kW				700	570	500
11	4p/22kW、6p/llkW 8p/4kW	φ111O	φ1155	φ1190	800	650	580	645	800	650
12	6p/30kW、6p/22kW、8p/llkW	φ1210	φ1270	φ1310	900	720	650	700	900	750	φ19
13	6p/37kW4、6p/30kW、8p/15kW	φ1310	φ1370	φ1410	1000	793	725	750	900	750
14	6p/45kW 6p/37kW	φ1410	φ1470	φ1510	1100	868	800	800	1000	850
	8p/18.5kW				1000	793	725

SWF-I、HL3-2A型（双速）混流风机外形及安装尺寸

机号	配用电机功率	DI	D2	D3	L	Ml	M2	H	N1	N2	φb	nxφa
6.5	4/6p-8/2.8kW	φ658	φ700	φ738	700	552	500	400	500	400	φ16	12xφ10
6.5	4/6p-2.2/0.7kW	φ658	φ700	φ738	530	432	380	400	500	400		12xφ10
7	4/6p-12/4kW	φ708	φ750	φ788	700	562	500	425	600	480		12xφ12
7	4/6p-3.2/l.lkW	φ708	φ750	φ788	530	442	380	425	600	480
7.5	4/6p-12/4kW、4/6p-4.7/1.5kW	φ758	φ800	φ838	700	562	500	460	600	480
8	4/6p-12/4kW	φ808	φ850	φ888	700	562	500	490	600	480
8	4/6p-15.5/5.1kW	φ808	φ850	φ888	800	642	580	490	600	480
9	4/6p-18.5/6.2kW	φ908	φ950	φ988	800	650	580	550	700	580
9	6/8p-6.5/3.2kW	φ908	φ950	φ988	700	570	500	550	700	580
10	4/6p-24/8.5kW	φ1010	φ1055	φ1090	900	720	650	615	700	580		16xφ14.5
10	6/8p-9/4.5kW	φ1010	φ1055	φ1090	800	650	580	615	700	580
11	4/6p-24/8.5kW	φ1110	φ1155	φ1190	900	720	650	645	800	650
12	6/8p-22/llkW	φ1210	φ1270	φ1310	900	720	650	700	900	750	φ19
13	6/8p-30/15kW	φ1310	φ1370	φ1410	1000	793	725	750	900	750
14	6/8p-37/22kW	φ1410	φ1470	φ1510	1100	868	800	800	1000	850
