SZF型轴流风机

所属分类:

轴流(混流、斜流)风机


欢迎给我们留言 !
  • 产品描述
  • 外形及尺寸
    • 商品名称: SZF型轴流风机
    • 商品编号: 1060226969854894080
    一、产品概述
    1.1.SZF型轴流风机其基本形式为轴流式结构,是一种高压力轴流风机。
    1.2.产品分类
    SZF-I型风机,按直径分为300~1600mm,19种规格,风量为1600~160000m3/h,全压为80~1100Pa; SZF-II型,按直径分为500~1600mm,14种规格,风量为3500~130000m3/h,全压为90~1000Pa。按调速方式分单速、双速、变频(风机电机采用变频电机,配变频控制器,实行变频调速,以适应不同工况需要,建议调节频率锁定在25Hz~50Hz)。为适应防爆环境需要,风机可做成防爆风机,防爆等级为EXdIIBT4。
    1.3.为适应不同场所噪声的要求,风机均可配不同长度的消声器。

    二、产品工作条件


    工作温度

    湿度

    介质条件

    工作电源

    -20~+45℃

    小于90%

    空气(含尘量不超过100mg/m3)

    三相380V/50Hz


    三、产品应用
    风机可广泛应用于高屋建筑、工矿企业、宾馆、饭庄、博物馆、体育馆、地下室等通风换气场所,最适用于管道加压、送风和排风及高层建筑、一般建筑的通风换气之用。

    四、产品配置
    4.1标准配置
    叶轮;
    ●机壳(外筒、导叶、内筒、电机支架) ;
    ●电机;
    ●底脚;

    4.2备选件及附件(订货时注明是否购买)
    ※减振设备;
    ※网罩;
    ※控制箱;
    ※对接法兰;

    五、产品加工工艺
    5.1、风机叶轮为钢制,轮毂液压拉伸成型,叶片冲压后液压成形,叶片与轮毂焊接装配成形。叶轮经静、动平衡校正,平衡精度不大于G5.6级。
    5.2、外筒法兰为采用整体旋压翻边而成。

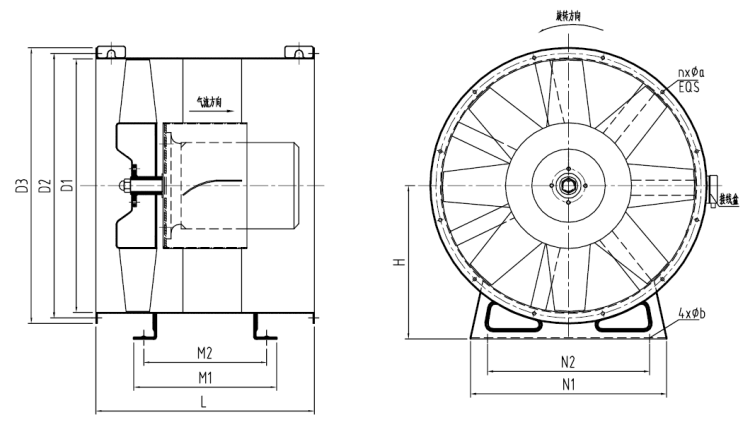

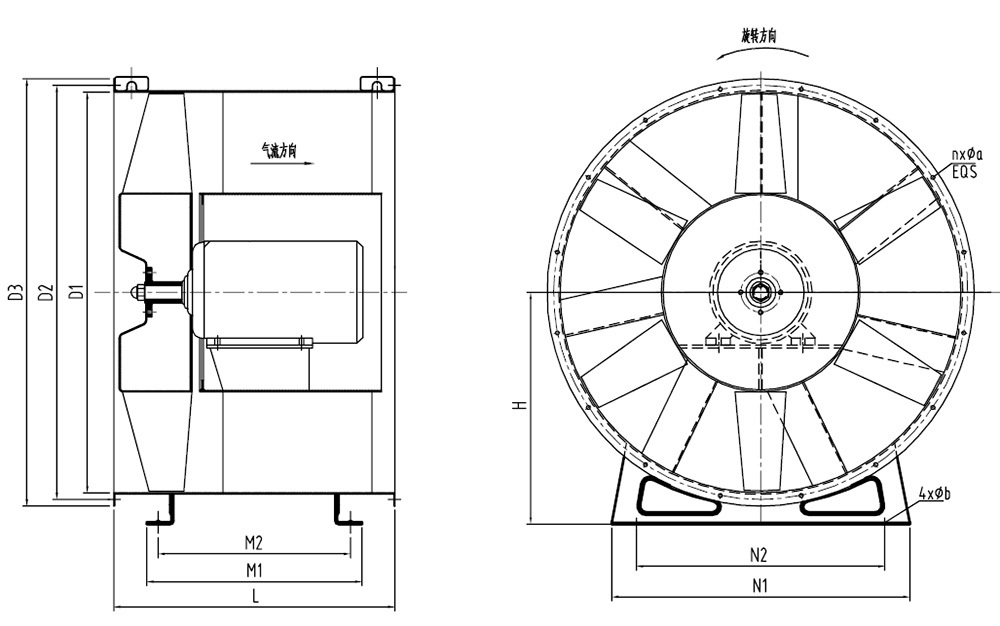

  • SZF-I型轴流风机外形及安装尺寸




    机号

    D1

    D2

    D3

    L

    Ml

    M2

    H

    N1

    N2

    φb

    nxφa

    3

    φ306 φ345

    φ376

    300

    246

    210

    220

    220

    170

    φ8.5

    4xφ10

    3.5 φ356 φ395

    φ426

    300

    246

    210

    245

    220

    170

    4

    φ406 φ445

    φ476

    400

    344

    300

    265

    300

    240

    φ1l

    8xφ10

    4.5 φ456 φ495

    φ526

    400

    344

    300

    295

    300

    240

    5 φ508 φ545

    φ578

    530

    424

    380

    315

    400

    320

    φ13
    5.5 φ558 φ595

    φ628

    530

    424

    380

    355

    400

    320

    6 φ608

    φ650

    φ688

    530

    432

    380

    380

    500

    400

    φ16

    12xφl0

    6.5 φ658

    φ700

    φ738

    530

    432

    380

    400

    500

    400

    7 φ708 φ750

    φ788

    530

    442

    380

    425

    600

    480

    12xφ12

    7.5 φ758 φ795

    φ838

    530

    442

    380

    460

    600

    480

    8 φ808

    φ850

    φ888

    530

    442

    380

    490

    600

    480

    机号

    配套电机功率

    DI

    D2

    D3

    L

    Ml

    M2

    H

    N1

    N2

    φb

    nxφa

    8

    4P/llkW

    φ808φ

    φ850

    φ888

    700

    562

    500

    490

    600

    480 φ16

    12xφ12

    9

    6P/5.5kW、4P/11 kW、4P/15kW

    φ908

    φ950

    φ988

    700

    570

    500

    550

    700

    580

    12xφ12

    4P/18.5kW

    800

    650

    580

    10

    6P/7.5kW 4P/llkW、4P/15kW 4P/18.5kW、4P/22 kW

    φ1010

    φ1055

    φ1090

    800

    650

    580

    615

    700

    580

    16xφ14.5

    11

    6P/llkW、4P/15 kW 4P/18.5kW、4P/22 kW、4P/30kW

    φ111O

    φ1155

    φ1190

    800

    650

    580

    645

    800

    650

    机号

    配套电机功率

    DI

    D2

    D3

    L

    Ml

    M2

    H

    N1

    N2

    φb

    nxφa

    12 8P/llkW6P/15kW

    φ1210

    φ1270

    φ1310

    800

    650

    580 700

    900

    750

    φ19

    16xφ14.5

    6P/18.5kW、6P/22kW、4P/45 kW

    900

    720

    650
    13

    8P/15kW 6P/18.5kW, 6P/22kW、6P/30kW

    φ1310

    φ1370

    φ1410

    900

    720

    650 750

    900

    750
    14

    8P/18.5kW、6P/22kW、6P/30kW

    φ1410

    φ1470

    φ1510

    900

    718

    650 800 1000 850

    6P/37kW

    1000

    793

    725
    15 6P/22kW、6P/30kW

    φ1510

    φ1570

    φ1610

    900

    718

    650 850 1000 850
    6P/37kW、6P/45kW 1000

    793

    725
    16 6P/30kW

    φ1610

    φ1670

    φ1710

    900

    718

    650 900 1100 950

    6P/37kW、6P/45kW、6P/55kW

    1100

    868

    800

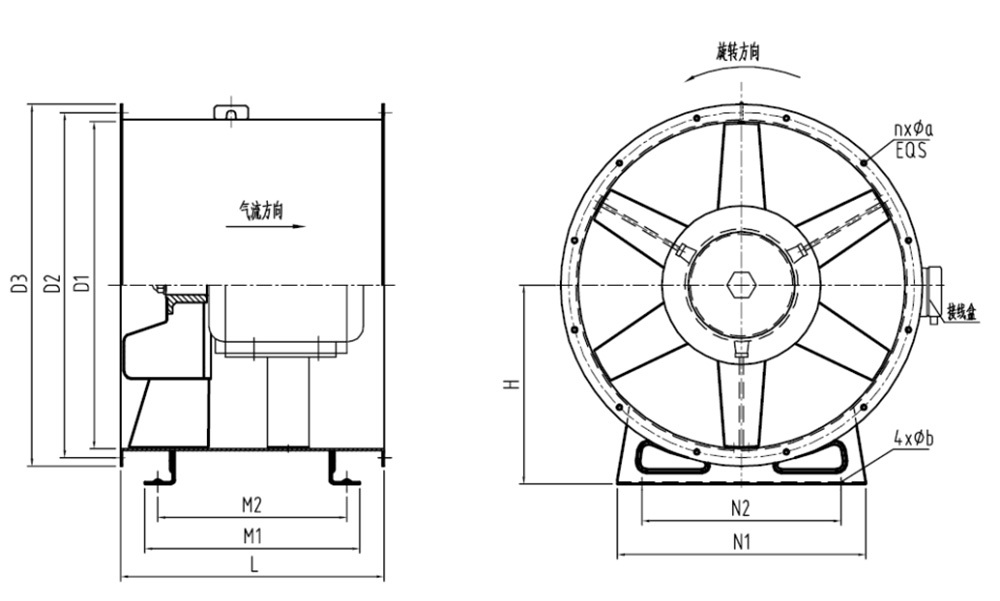

    SZF-II型轴流风机外形及安装尺寸

    机号

    DI

    D2

    D3

    L

    Ml

    M2

    H

    N1

    N2

    φb

    nxφa

    5

    φ508 φ545

    φ578

    530

    424 380

    315

    400

    320

    φ13

    8xφ10

    5.5

    φ558 φ595

    φ628

    530

    424 380

    355

    400

    320

    6

    φ608 φ650

    φ688

    530

    432 380

    380

    500

    400

    φ16

    12xφ10

    6.5

    φ658 φ700

    φ738

    530

    432 380

    400

    500

    400
    7 φ708 φ750

    φ788

    700

    562

    500 425

    600

    480 12xφ12
    8

    φ808

    φ850

    φ888

    700

    562

    500

    490

    600

    480

    机号

    配套电机功率

    DI

    D2

    D3

    L

    Ml

    M2

    H

    N1

    N2

    φb

    nxφa

    9

    4/6P-18.5/6.2kW、4/6P-15.5/5.1kW、4/6P-12/4kW

    φ908

    φ950

    φ988

    800

    650

    580

    550

    700

    580

    φ19

    12xφ12

    10

    4/6P-18.5/6.2kW、4/6P-15.5/5.1kW、4/6P-12/4kW

    φ1010

    φ1055

    φ1090

    800

    650

    580

    615

    700

    580

    16xφ14.5

    4/6P-24/8.5kW

    900

    720

    650

    11

    4/6P-15.5/5.1kW、4/6P-18.5/6.2kW

    φ111O

    φ1155

    φ1190

    800

    650

    580

    645

    800

    650

    4/6P-24/8.5kW、4/6P-33/llkW

    900

    720

    650



    机号

    配套电机功率

    DI

    D2

    D3

    L

    Ml

    M2

    H

    N1

    N2

    φb

    nxφpa

    12

    6/8P-17/8.5kW

    6/8P-20/10kW

    6/8P-22/llkW

    φ1210

    φ1270

    φ1310

    900

    720

    650

    700

    900

    750

    φ19

    16xφ14.5

    13

    6/8P-17/8.5kW

    6/8P-22/llkW

    φ1310

    φ1370

    φ1410

    900

    720

    650

    750

    900

    750

    6/8P-30/15kW

    1000

    795

    725

    14

    6/8P-22/llkW

    6/8P-30/15kW

    6/8P-37/22kW

    φ1410

    φ1470

    φ1510

    900

    718

    650

    800

    1000

    850

    1000

    793

    725

    φ19

    16xφ14.5

    15

    6/8P-22/llkW

    φ1510

    φ1570

    φ1610

    900

    718

    650

    850

    1000

    850

    6/8P-30/15kW

    6/8P-45/22kW

    1100

    868

    800

    16

    6/8P-30/15kW

    φ1610

    φ1670

    φ1710

    1000

    793

    725

    900

    1100

    950

    6/8P-37/22kW

    6/8P-55/28kW

    1100

    868

    800
