无蜗壳离心风机箱

所属分类：

离心式箱体风机

邮箱：gfhr@infore.com

电话：400-1818-686

欢迎给我们留言！

产品描述
性能参数表
外形及尺寸

商品名称: 无蜗壳离心风机箱
商品编号: 1060226798467244032

一、产品概述

1.1. KDNB型无蜗壳离心风机是一种叶片为后倾式箱形离心风机，产品由低噪声后倾叶片式离心风机叶轮、电机、消声型箱体、支架等组成。根据安装位置的不同提供不同的角度的进出风口位置，以满足用户不同的安装需要。采用电机内置式安装，减小声源噪声。主要用于通风换气。

1.2.风机按直径分为300~1000mm十种规格，系列风量为3300~46000m³/h，全压为220~2500Pa。风机分单速和双速，双速风机配用双速电机，实现两档调速，可满足用户对不同工况点性能调节的需要，风机也可配用变频电机和变频控制器，实现变频调速，建议调节频率锁定在25Hz~50Hz。

1.3.为适应不同场所噪声的要求，风机均可配不同长度的消声器，也可将风机消声型箱本加厚，以降低风机噪声。

二、产品工作条件

工作温度

耐高温

湿度

介质条件

工作电源

-20~ +40℃(可连续运转)

100°C (可连续20小时)

280°C(可连续60分钟)

小于90%

空气

三相/380V/50Hz

三、产品应用

风机可广泛应用于宾馆、饭店、礼堂、影剧院、地下室、厂矿企业、办公楼等场所通风换气。

四、产品配置

5.1标准配置

●叶轮;●支架;●集流器;

●消声箱体;

●进出法兰口;

●电机;

5.2备选件及附件(订货时注明是否购买)

※减震设备;

※控制箱;

※对接法兰;

※消声器;

五、产品加工工艺

5.1.风机叶轮、机壳为优质钢板，全部模具化生产，采用焊接成形，叶轮经动、静平衡校正，其平衡精度不大于5.6级。

5.2. 风机消声型箱体采用框架、箱板拼装设计，框架采用先进的金属冷弯机组一次拉伸成型的钢框架(也可根据用户需要采用铝合金型材框架)，箱板的外板为彩涂板，表面清洁美观、耐腐蚀性强，内层为镀锌消声微穿孔板或镀锌板，夹层可采用超细玻璃棉、防火保温板、聚苯乙烯复合板等经发泡工艺处理，可进一步降低噪声。产品可进行现场拆装。

无蜗壳柜式离心风机性能参数

机号	转速 (r/min)	流量(m3/h)	全压(Pa)	电机型号	电机功率(kW)
3	2900	1970	1196	Y90S-2	1.5
		2180	1167
		2430	1157
		3670	1118
		2900	1069
		3130	1040
		3480	892
		3830	726
	1450	990	304	Y802-4	0.75
		1100	294
		1220	284
		1340	275
		1450	265
		1560	255
		1740	226
		1910	177
3.5	2900	3120	1628	Y100L-2	3
		3460	1589
		3860	1569
		4240	1510
		4600	1461
		4960	1422
		5520	1206
		6070	981
	1450	1560	412	Y90S-4	1.1
		1750	402
		1930	392
		2120	382
		2300	363
		2480	353
		2760	304
		3040	245
4	2900	4670	2138	Y132S1-2	5.5
		5220	2079
		5760	2050
		6310	1981
		6860	1902
		7410	1853
		8240	1579
		9080	1275
	1450	2330	530	Y90S-4	1.1
		2610	520
		2880	510
		3160	490
		3430	481
		3710	461
		4120	392
		4540	324

机号	转速 (r/min)	流量 (m³/h)	全压 (Pa)	电机型号	电机功率 (kW)
4.5	2900	6640	2697	Y160M1-2	11
		7440	2628
		8200	2599
		8990	2511
		9790	2412
		10550	2344
		11720	2001
		12920	1618
	1450	3320	677	Y90L-4	1.5
		3720	657
		4110	647
		4510	628
		4890	598
		5270	588
		5860	500
		6450	402
5	2900	9100	3334	Y160M2-2	15
		10200	3256
		11250	3217
		12350	3099
		13410	2981
		14480	2903
		16100	2471
		17720	2001
5	1450	4560	834	Y100L1-4	2.2
		5100	814
		5630	804
		6180	775
		6710	745
		7240	726
		8050	618
		8860	500
6	1450	7890	1196	Y132S-4	5.5
		8820	1177
		9740	1157
		10700	1118
		11600	1069
		12520	1040
		13920	892
		15320	706
	960	5230	530	Y100L-6	2.2
		5840	520
		6420	510
		7080	490
		7680	471
		8290	451
		9220	402
		10100	314

机号	转速 (r/min )	流量 (m³/h )	全压(Pa )	电机型号	电机功率 (kW)
7	960	8305	721	Y132M2A	5.5
		9274	708
		10195	694
		11243	667
		12196	641
		13164	614
		14641	547
		16038	427
8	960	12397	942	Y160L-6	11
		13843	924
		15218	907
		16782	871
		18204	837
		19650	802
		21855	715
		23941	558
9	960	17651	1193	Y200L1-6	18.5
		19710	1170
		21668	1148
		23895	1103
		25920	1060
		27979	1015
		31118	905
		34088	707
10	960	24213	1472	Y225M-6	30
		27037	1444
		29722	1417
		32778	1361
		35556	1308
		38380	1253
		42685	1117
		46759	872

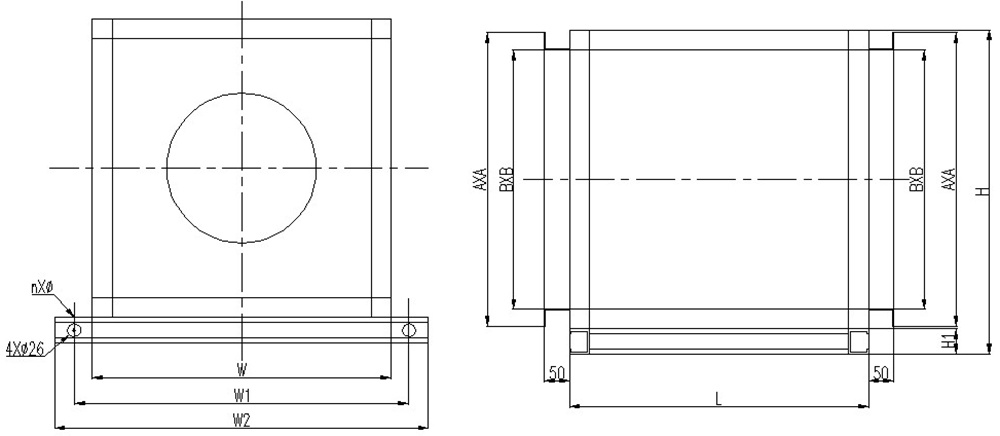

无蜗壳柜式离心风机外形及安装尺寸

机号	基本尺寸						进出风口尺寸		安装孔尺寸
机号	H	H1	L	W	W1	W2	A	B	n X(p
3	600	50	600	600	675	750	600	520	8Xφl5
3.5	620	50	620	620	695	770	620	540	8Xφl5
4	680	50	680	680	755	830	680	600	8Xφl5
4.5	780	50	780	780	855	930	780	700	8Xφl5
5	900	50	900	900	975	1050	900	820	8Xφl5
6	1000	63	1000	1000	1075	1150	1000	920	8Xφl7
7	1130	63	1130	1130	1205	1280	1130	1050	8Xφl7
8	1250	63	1250	1250	1325	1400	1250	1170	8Xφl7
9	1400	80	1400	1400	1475	1550	1400	1320	8Xφl7
10	1550	80	1550	1550	1625	1700	1550	1470	8Xφl7
