HTFC-V柜式离心风机

HTFC-V型柜式离心风机是一种叶片为后倾式箱形离心风机，产品由低噪声后倾叶片式离心风机、电机、轴承、传动件、消声型箱体等组成。

所属分类：

离心式箱体风机

邮箱：gfhr@infore.com

电话：400-1818-686

欢迎给我们留言！

产品描述
性能参数表1
性能参数表2
外形及尺寸

商品名称: HTFC-V柜式离心风机
商品编号: 1060226476780904448

HTFC-V型柜式离心风机是一种叶片为后倾式箱形离心风机，产品由低噪声后倾叶片式离心风机、电机、轴承、传动件、消声型箱体等组成。

—、产品概述

1.1.HTFC-V型柜式离心风机是一种叶片为后倾式箱形离心风机，产品由低噪声后倾叶片式离心风机、电机、轴承、传动件、消声型箱体等组成。根据安装位置的不同，提供12种不同的角度的进出风口位置，以满足用户不同的安装需要。根据消防与通风的不同要求分A式和B式两种类型；A式电机装在箱体外，用于消防排烟，根据CCCF细则规定，命名为“离心式消防排烟风机”，并经国家消防合格评定中心按GA211-2009《消防排烟风机耐高温试验方法》进行耐高温试验，并通过CCCF认证，风机能在280℃高温条件下连续运行60分钟；B式电机装在箱体内，用于通风换气。

1.2.风机按直径分为250~1250mm十五种规格，系列风量为1188-133463m³/h,全压为345~2322Pa。风机分单速和双速，双速风机配用双速电机，实现两档调速，可满足用户对不同工况点性能调节的需要，风机也可配用变频电机和变频控制器，实现变频调速，建议调节频率锁定在25Hz~ 50Hz。

1.3.为适应防爆环境需要，风机可做成防爆风机，防爆等级为EXdIIBT4,适用于易燃、易爆气体的场所。

1.4.为适应不同场所噪声的要求，风机均可配不同长度的消声器，也可将风机消声型箱本加厚，以降低风机噪声。

1.5.风机可加配初效、中效或高效过滤器，以提高空气的清洁度，配置过滤器时应考虑实际压力损耗，并需适当增加风机箱体长度。

二、产品工作条件

工作温度

耐高温

湿度

介质条件

工作电源

-20~ +40℃(可连续运转)

100℃(可连续20小时)

280℃(可连续60分钟)

小于90%

空气

三相380V/50Hz

三、产品应用

风机可广泛应用于宾馆、饭店、礼堂、影剧院、地下室、厂矿企业、办公楼等场所通风排烟，特别适用于需要低噪声、大风量通风排烟的场所。

四、产品配置

4.1标准配置

● 叶轮;

● 机芯(机壳、集流器、支架);

● 电机;

● 轴承;

● 主轴;

● 皮带轮、皮带;

● 皮带罩(仅A式);

● 消声型箱体;

● 电机调节道轨;

● 进出口法兰。

4.2备选件及附件(订货时注明是否购买)

※ 减振设备;

※ 消声器;

※ 过滤器;

※ 控制箱;

※ 对接法兰;

※ 电机防雨罩(仅A式)。

五、产品加工工艺

5.1.风机叶轮、机壳为优质钢板，全部模具化生产，采用焊接成形，叶轮经动、静平衡校正，其平衡精度不大于5.6级。

5.2.风机消声型箱体采用框架、箱板拼装设计，框架采用先进的金属冷弯机组一次拉伸而成(也可根据用户需要采用铝合金型材)，板为彩涂板，表面清洁美观、耐腐蚀性强，内层为镀锌消声微穿孔板，夹层为阻燃可发性聚苯乙烯，EPS防火保温复合板(仅限于消防排烟) ,可进一步降低噪声。产品可进行现场拆装。

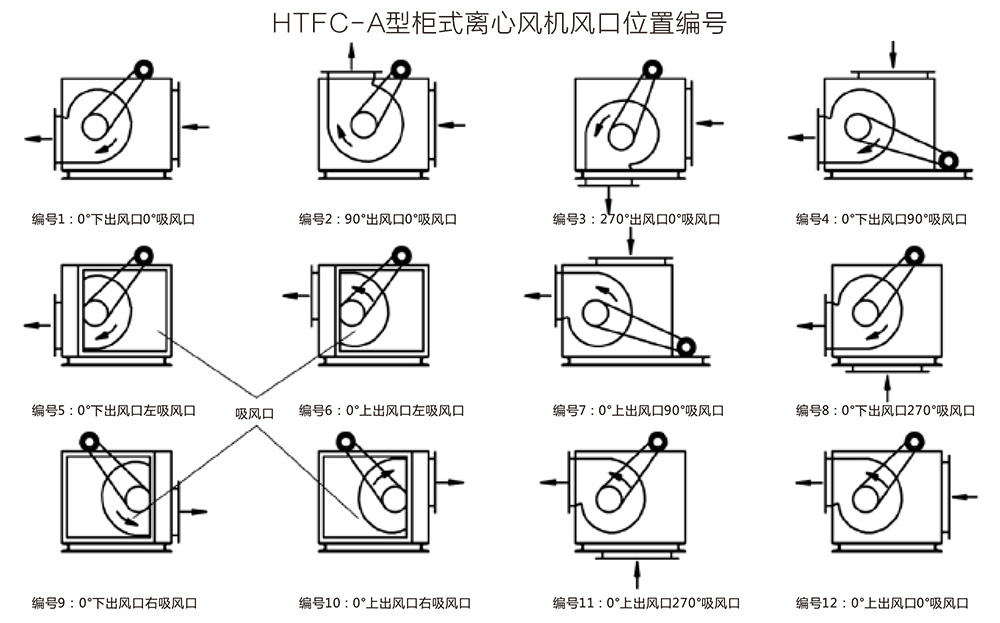

六、HTFC-V柜式离心风机风机位置图

注: 注:电机机座号≤132时,电机默认放置在机箱顶部；电机机座号> 132时,电机默认放置在箱体底座.上。如需放置在其它位置,请询工厂,并在订货时注明。

备注:本公司根据用户不同需求,可制作12种风口位置以外的形式。

HTFC-V柜式离心风机性能参数表

机号	CCCF对应规格型号	转速 (r/min)	风量 (m3/h )	全压 (Pa )	静压 (Pa)	电机型号	电机功率（kW）	噪声dB (A)	重量（kg）
2.5	HTFC-V-2.5A-6	2400	1188	580	573	YE2-801-2	0.75	64	145
			1335	551	543			65
			1571	526	515			66
			1866	494	478			67
			2357	421	397			68
			2637	378	347			69
			2815	345	310			70
	HTFC-V-2.5A-5	2800	1523	632	621	YE2-802-2	1.1	68	147
			1988	578	560			69
			2327	517	492			70
			2534	482	452			71
			2737	449	414			72
			2856	439	401			73
			3319	379	328			74
	HTFC-V-2.5A-4	3200	1512	939	929	YE2-90S-2	1.5	72	152
			1700	892	879			73
			1999	853	835			74
			2374	800	775			75	155
			3000	682	642			76
			3356	612	562			77
			3583	559	502			78
	HTFC-V-2.5A-3	3600	2031	1123	1104	YE2-90L-2	2.2	74	155
			2651	1028	995			75
			3103	920	875			76
			3335	858	809			77
			3649	798	736			78
			3808	780	712			79
			4426	674	582			80

机号	CCCF对应规格型号	转速 (r/min )	风量 (m3/h )	全压 (Pa )	静压 (Pa )	电机型号	电机功率 (kW)	噪声dB (A)	重量(kg)
2.5	HTFC-V-2.5A-2	4000	2221	1343	1320	YE2-100L-2	3	77	163
			2899	1230	1190			78
			3394	1100	1046			79
			3702	1026	962			80
			3991	955	880			81
			4165	933	852			82
			4841	807	697			83
	HTFC-V-2.5A-1	4400	2106	1821	1802	YE2-112M-2	4	82	175
			2367	1730	1705			83
			2785	1654	1620			84
			3307	1551	1503			85
			4179	1323	1246			86
			4674	1186	1090			87
			4990	1084	974			88
2.8	HTFC-V-2.8A-7	1800	1412	468	463	YE2-802-4	0.75	65	156
			1774	443	434			66
			2033	422	411			67
			2374	388	372			68
			2794	340	318			69
			2939	308	284			70
			3207	276	247			71
	HTFC-V-2.8A-6	2000	1569	578	571	YE2-802-2	1.1	67	157
			1972	546	536			68
			2259	521	507			69
			2638	479	459			70
			3104	419	393			71
			3266	380	351			72
			3563	340	305			73
	HTFC-V-2.8A-5	2400	1883	833	823	YE2-90S-2	1.5	71	162
			2366	787	771			72
			2710	751	731			73
			3166	689	662			74
			3725	604	566			75
			3919	547	505			76
			4276	490	439			77
	HTFC-V-2.8A-4	2800	2118	1054	1041	YE2-90L-2	2.2	77	165
			2662	996	975			78
			3049	950	923			79
			3561	872	835			80
			4191	764	713			81
			4409	692	635			82
			4810	620	552			83
	HTFC-V-2.8A-3	3200	2314	1258	1242	YE2-100L-2	3	78	173
			2908	1189	1164			79
			3331	1134	1102			80
			3891	1041	997			81
			4579	912	851			82
			4817	826	758			83
			5255	740	660			84
	HTFC-V-2.8A-2	3600	2550	1527	1508	YE2-112M-2	4	81	204
			3204	1443	1413			82
			3670	1377	1338			83
			4287	1264	1210			84
			5044	1107	1033			85
			5307	1003	921			86
			5790	898	800			87

机号	CCCF对应规格型号	转速 (r/min )	风量 (m3/h )	全压 (Pa )	静压 (Pa )	电机型号	电机功率 (kW)	噪声dB (A)	重量(kg)
2.8	HTFC-V-2.8A-1	3900	2863	1926	1902	YE2-132S-2	5.5	82	230
			3598	1820	1782			83
			4122	1737	1687			84
			4815	1594	1527			85
			5665	1397	1303			86
			5960	1265	1161			87
			6502	1133	1010			88
3.15	HTFC-V-3.15A-7	1600	1955	363	357	YE2-802-4	0.75	66	218
			2154	353	345			67
			2520	338	327			68
			2987	316	300			69
			3733	271	246			70
			4266	239	206			71
			4511	216	179			72
	HTFC-V-3.15A-6	1800	2199	460	454	YE2-90S-4	1.1	70	222
			2423	447	440			71
			2835	428	419			72
			3360	400	387			73
			4200	343	322			74	225
			4799	302	275			75
			5075	273	243			76
	HTFC-V-3.15A-5	2000	2504	597	585	YE2-90S-2	1.5	71	225
			2760	580	566			72
			3229	555	536			73
			3827	519	492			74
			4783	445	404			75
			5466	392	338			76
			5780	354	294			77
	HTFC-V-3.15A-4	2400	2810	751	737	YE2-90L-2	2.2	75	235
			3096	730	712			76
			3623	699	675			77
			4293	653	620			78
			5367	560	508			79
			6132	493	425			80
			6485	446	370			81
	HTFC-V-3.15A-3	2800	3543	1194	1171	YE2-112M-2	4	78	245
			3904	1160	1133			79
			4568	1111	1073			80
			5413	1038	985			81
			6767	890	808			82
			7732	784	676			83
			8176	709	588			84
	HTFC-V-3.15A-2	3200	3909	1454	1426	YE2-132S-2	5.5	81	264
			4308	1413	1379			82
			5040	1353	1307			83
			5973	1264	1200			84	270
			7467	1084	983			85
			8532	954	823			86
			9022	863	716			87
	HTFC-V-3.15A-1	3500	4337	1789	1755	YE2-132S-2	7.5	83	287
			4779	1739	1697			84
			5591	1665	1608			85
			6627	1556	1476			86
			8283	1334	1210			87
			9465	1175	1013			88
			10009	1062	881			89

机号	CCCF对应规格型号	转速 (r/min )	风量 (m3/h )	全压 (Pa )	静压 (Pa )	电机型号	电机功率 (kW)	噪声dB (A)	重量(kg)
3.55	HTFC-V-3.55A-6	1400	2375	450	444	YE2-90S-4	1.1	67	262
			2833	429	420			68
			3830	388	371			69
			4231	372	352			70
			4701	340	315			71
			5229	303	272			72
			5540	280	246			73
	HTFC-V-3.55A-5	1600	2715	588	580	YE2-90L-4	1.5	70	267
			3238	561	549			71
			4377	506	485			72
			4835	486	460			73
			5372	444	411			74
			5976	396	356			75
			6332	366	321			76
	HTFC-V-3.55A-4	2000	3054	744	734	YE2-90L-2	2.2	72	274
			3642	709	694			73
			4925	641	613			74
			5440	616	582			75
			6044	562	521			76
			6723	501	450			77
			7123	464	406			78
	HTFC-V-3.55A-3	2400	3393	919	906	YE2-112M-2	4	74	279
			4047	876	857			75
			5472	791	757			76
			6044	760	719			77
			6716	694	643			78
			7471	619	556			79
			7914	572	502			80
	HTFC-V-3.55A-2	2800	4072	1323	1305	YE2-132S-2	5.5	79	304
			4856	1261	1235			80
			6566	1139	1090			81
			7253	1095	1035			82
			8059	999	925			83
			8965	891	800			84
			9497	824	722			85
	HTFC-V-3.55A-1	3100	4751	1801	1776	YE2-132S-2	7.5	82	310
			5666	1717	1680			83
			7661	1550	1484			84
			8462	1490	1409			85
			9402	1359	1260			86
			10459	1213	1089			87
			11080	1122	988			88
4	HTFC-V-4A-7	1200	3052	442	435	YE2-90S-4	1.1	68	272
			3798	413	402			69
			4557	398	383			70
			5136	373	353			71
			5470	358	336			72
			6243	321	292			73
			6977	278	242			74
	HTFC-V-4A-6	1400	3551	602	592	YE2-90L-4	1.5	71	277
			4482	552	548			72
			5316	542	521			73
			5992	507	481			74
			6381	487	457			75
			7284	437	397			76
			8139	378	329			77

机号	CCCF对应规格型号	转速 (r/min )	风量 (m3/h )	全压 (Pa )	静压 (Pa )	电机型号	电机功率 (kW)	噪声dB (A)	重量(kg)
4	HTFC-V-4A-5	1600	3551	602	592	YE2-100L-4	2.2	71	284
			4482	552	548			72
			5316	542	521			73
			5992	507	481			74
			6381	487	457			75
			7284	437	397			76
			8139	378	329			77
	HTFC-V-4A-4	1800	4069	786	773	YE2-100L-4	3	74	288
			5065	734	715			75
			6075	707	680			76
			6848	663	628			77
			7293	636	597			78
			8325	570	519			79
			9302	494	429			80
	HTFC-V-4A-3	2000	4578	994	979	YE2-112M-2	4	77	293
			5698	929	905			78
			6835	895	861			79
			7704	839	795			80
			8205	806	756			81
			9365	722	657			82
			10465	625	543			83
	HTFC-V-4A-2	2400	5087	1228	1209	YE2-132S-2	7.5	79	320
			6331	1147	1118			80
			7594	1105	1063			81
			8560	1035	982			82
			9116	994	933			83
			10406	891	812			84
			11628	771	672			85
	HTFC-V-4A-1	2800	6104	1768	1740	YE2-160M-2	11	83	368
			7597	1652	1609			84
			9113	1592	1530			85
			10272	1491	1413			86
			10940	1432	1343			87
			12487	1283	1158			88
			13953	1110	966			89
4.5	HTFC-V-4.5A-7	1100	3931	373	365	YE2-90L-4	1.5	69	292
			4563	382	372			70
			5310	351	338			71
			6449	287	268			72
			6939	258	236			73
			7334	233	207			74
			8099	185	154			75
	HTFC-V-4.5A-6	1200	4717	536	526	YE2-100L-4	2.2	72	299
			5476	550	535			73
			6371	505	486			74
			7739	414	386			75
			8327	372	336			76
			8800	335	298			77
			9719	267	222			78
	HTFC-V-4.5A-5	1400	5503	730	716	YE2-100L-4	3	75	303
			6389	749	730			76
			7433	688	662			77
			9029	563	525			78
			9714	507	462			79
			10267	456	406			80
			11339	363	302			81

机号	CCCF对应规格型号	转速 (r/min )	风量 (m3/h )	全压 (Pa )	静压 (Pa )	电机型号	电机功率 (kW )	噪声dB (A)	重量(kg)
4.5	HTFC-V-4.5A-4	1600	6289	954	935	YE2-112M-4	4	78	333
			7301	978	953			79
			8495	899	865			80
			10318	736	686			81
			11102	662	604			82
			11734	595	530			83
			12959	474	395			84
	HTFC-V-4.5A-3	1800	7075	1207	1183	YE2-132S-4	5.5	80	358
			8214	1233	1206			81
			9557	1137	1094			82
			11608	931	868			83
			12490	837	764			84
			13201	753	671			85
			14579	600	500			86
	HTFC-V-4.5A-2	2200	8647	1803	1768	YE2-160M-2	11	85	383
			10089	1850	1802			86
			11681	1699	1635			87
			14188	1391	1296			88
			15265	1251	1141			89
			16134	1125	1003			90
			17818	896	746			91
	HTFC-V-4.5A-1	2600	9434	2146	2104	YE2-160M-2	15	87	393
			10952	2201	2145			88
			12743	2022	1945			89
			15478	1655	1543			90
			16653	1488	1358			91
			17601	1339	1193			92
			19438	1066	888			93
5	HTFC-V-5A-7	900	4066	388	383	YE2-90L-4	1.5	69	342
			4803	390	384			70
			5765	396	386			71
			6300	374	363			72
			7170	341	326			73
			9352	255	231			74
			10006	218	190			75
	HTFC-V-5A-6	1000	4518	479	473	YE2-100L-4	2.2	71	349
			5337	482	474			72
			6406	489	477			73
			7000	462	478			74
			7967	420	402			75
			10391	316	285			76
			11118	270	234			77
	HTFC-V-5A-5	1200	5421	689	681	YE2-100L-4	3	75	358
			6404	694	682			76
			7687	704	687			77
			8399	665	645			78
			9560	605	579			79
			12469	455	411			80
			13341	388	337			81
	HTFC-V-5A-4	1400	6325	938	927	YE2-132S-4	5.5	78	383
			7472	945	929			79
			8968	958	935			80
			9799	905	878			81
			11154	824	789			82
			14547	619	559			83
			15565	528	460			84

机号	CCCF对应规格型号	转速 (r/min )	风量 (m3/h )	全压 (Pa )	静压 (Pa )	电机型号	电机功率 (kW)	噪声dB (A)	重量(kg)
5	HTFC-V-5A-3	1600	7228	1225	1211	YE2-132M-4	7.5	81	396
			8539	1234	1213			82
			10250	1251	1221			83
			11199	1182	1146			84
			12747	1076	1030			85
			16626	809	730			86
			17788	690	600			87
	HTFC-V-5A-2	1800	8132	1551	1532	YE2-160M-4	11	83	439
			9606	1562	1535			84
			11531	1583	1546			85
			12599	1496	1451			86
			14340	1362	1304			87
			18704	1023	924			88
			20012	873	759			89
	HTFC-V-5A-1	2000	9035	1915	1891	YE2-160L-4	15	86	462
			10674	1928	1896			87
			12812	1955	1908			88
			13999	1847	1791			89
			15934	1682	1609			90
			20782	1263	1140			91
			22235	1078	937			92
5.6	HTFC-V-5.6A-3	900	6571	655	647	YE2-100L-4	3	74	428
			7200	617	608			75
			8500	599	586			76
			10125	552	534			77
			12858	475	446			78
			14304	420	384			79
			15167	381	340			80
	HTFC-V-5.6A-4	1200	7885	943	932	YE2-132S-4	5.5	78	458
			8640	888	875			79
			10200	862	844			80
			12150	794	769			81
			15428	684	642			82
			17164	604	552			83
			18200	548	490			84
	HTFC-V-5.6A-5	1400	9199	1283	1269	YE2-132M-4	7.5	81	474
			11800	1209	1191			82
			11900	1174	1148			83
			14175	1081	1046			84
			17999	931	874			85
			20025	823	752			86
			21233	746	667			87
	HTFC-V-5.6A-6	1600	10513	1676	1657	YE2-160M-4	11	84	514
			11520	1579	1556			85
			13600	1533	1500			86
			16200	1413	1366			87
			20571	1216	1141			88
			22886	1075	982			89
			24267	975	871			90
	HTFC-V-5.6A-7	1800	11170	1893	1871	YE2-160L-4	15	86	537
			12240	1783	1757			87
			14450	1730	1693			88
			17213	1595	1542			89
			21856	1373	1288			90
			24317	1213	1108			91
			25783	1101	983			92

机号	CCCF对应规格型号	转速 (r/min )	风量 (m3/h )	全压 (Pa )	静压 (Pa )	电机型号	电机功率 (kW)	噪声dB (A)	重量(kg)
5.6	HTFC-V-5.6A-8	1800	11827	2122	2097	YE2-180M-4	18.5	87	563
			12960	1999	1969			88
			15300	1940	1899			89
			18225	1788	1729			90
			23142	1539	1444			91
			25747	1360	1243			92
			27300	1234	1102			93
6.3	HTFC-V-6.3A-3	900	8500	657	649	YE2-112M-4	4	76	503
			9000	630	621			77
			10750	613	600			78
			13000	566	547			79
			16000	479	450			80
			18000	435	398			81
			19320	391	349			82
	HTFC-V-6.3A-4	1000	9444	811	801	YE2-132S-4	5.5	78	528
			10000	777	767			79
			11944	756	740			80
			14444	698	675			81
			17777	591	556			82
			20000	537	492			83
			21466	482	431			84
	HTFC-V-6.3A-8	1100	10200	946	935	YE2-132M-4	7.5	80	562
			10800	907	894			81
			12900	882	863			82
			15600	815	787			83
			19200	689	648			84
			21600	626	573			85
			23184	563	502			86
	HTFC-V-6.3A-5	1300	11333	1168	1154	YE2-160M-4	11	82	584
			12000	1120	1104			83
			14333	1089	1066			84
			17333	1006	972			85
			21333	851	800			86
			24000	773	708			87
			25760	695	620			88
	HTFC-V-6.3A-6	1500	13222	1589	1570	YE2-160L-4	15	85	607
			14000	1524	1502			86
			16722	1483	1451			87
			20222	1369	1323			88
			24888	1159	1089			89
			28000	1052	964			90
			30053	946	844			91
	HTFC-V-6.3A-7	1500	14166	1825	1802	YE2-180M-4	18.5	86	633
			15000	1750	1725			87
			17916	1702	1666			88
			21666	1572	1519			89
			26666	1330	1250			90
			30000	1208	1107			91
			32200	1086	969			92
	HTFC-V-6.3A-9	1600	18616	1782	1743	YE2-180L-4	22	92	678
			22551	1658	1601			91
			26732	1516	1436			90
			28806	1347	1254			89	633
			32154	1191	1075			88
			35428	1014	873			87

机号	CCCF对应规格型号	转速 (r/min )	风量 (m3/h )	全压 (Pa )	静压 (Pa )	电机型号	电机功率 (kW)	噪声dB (A)	重量(kg)
7.1	HTFC-V-7.1A-2	800	10555	660	653	YE2-132S-4	5.5	76	648
			11555	622	613			77
			13333	597	585			78
			16197	565	547			79
			20444	484	454			80
			22400	424	388			81
			22444	387	345			82
	HTFC-V-7.1A-3	900	11875	836	826	YE2-132M-4	7.5	79	661
			13000	788	776			80
			15000	756	740			81
			18222	716	692			82
			23000	613	575			83
			25200	537	492			84
			27500	490	436			85
	HTFC-V-7.1A-4	1000	13194	1032	1020	YE2-160M-4	11	81	707
			14444	972	958			82
			16666	933	914			83
			20246	883	854			84
			25555	756	710			85
			28000	662	607			86
			30555	604	538			87
	HTFC-V-7.1A-5	1200	15833	1486	1468	YE2-160L-4	15	85	735
			17333	1400	1379			86
			20000	1344	1316			87
			24296	1272	1230			88
			30666	1089	1022			89
			33600	954	874			90
			36000	871	775			91
	HTFC-V-7.1A-8	1300	17416	1798	1776	YE2-180M-4	18.5	86	765
			19066	1694	1669			87
			22000	1626	1592			88
			26726	1539	1488			89
			33733	1318	1237			90
			36960	1154	1058			91
			39600	1054	938			92
	HTFC-V-7.1A-6	1400	18208	1965	1941	YE2-180L-4	22	88	777
			19933	1852	1824			89
			23000	1777	1740			90
			27940	1682	1627			91
			35266	1440	1352			92
			38640	1262	1156			93
			41400	1152	1025			94
	HTFC-V-7.1A-7	1500	19791	2322	2294	YE2-200L-4	30	90	835
			21666	2188	2155			91
			25000	2100	2056			92
			30370	1988	1922			93
			38333	1702	1597			94
			42000	1491	1365			95
			45833	1361	1211			96
8	HTFC-V-8A-1	600	11250	465	459	YE2-112M-4	4	74	653
			12150	442	435			75
			14550	434	425			76
			17437	402	389			77
			21327	344	324			78
			23687	302	277			79
			25713	281	252			80

机号	CCCF对应规格型号	转速 (r/min )	风量 (m3/h )	全压 (Pa )	静压 (Pa )	电机型号	电机功率 (kW )	噪声dB (A)	重量(kg)
8	HTFC-V-8A-2	700	13125	633	625	YE2-132S-4	5.5	77	683
			14175	602	592			78
			16795	591	579			79
			20343	548	529			80
			24882	469	441			81
			27635	411	377			82
			29999	383	343			83
	HTFC-V-8A-3	800	14438	766	756	YE2-132M-4	7.5	80	739
			15593	728	716			81	739
			18475	715	701			82	696
			22377	663	640			83
			27370	567	534			84
			30399	497	456			85
			32999	463	415			86
	HTFC-V-8A-4	900	15750	912	900	YE2-160M-4	11	82	739
			17010	867	852			83
			20154	851	834			84
			24412	789	762			85
			29858	675	635			86
			33162	592	543			87
			35999	552	494			88
	HTFC-V-8A-5	1000	18375	1241	1225	YE2-160L-4	15	85	762
			19845	1180	1160			86
			23513	1158	1135			87
			28480	1074	1037			88
			34835	919	864			89
			38689	806	739			90
			41999	751	672			91
	HTFC-V-8A-9	1050	19031	1331	1314	YE2-180M-4	18.5	86	795
			20554	1266	1245			87
			24353	1243	1217			88
			29497	1152	1112			89
			36079	986	927			90
			40071	864	793			91
			43499	805	721			92
	HTFC-V-8A-6	1100	20625	1563	1544	YE2-180L-4	22	87	807
			22275	1487	1462			88
			26675	1461	1429			89
			31968	1353	1307			90
			39100	1158	1090			91
			43797	1015	930			92
			47141	947	846			93
	HTFC-V-8A-7	1300	22969	1939	1914	YE2-200L-4	30	91	870
			24806	1844	1813			92
			29391	1810	1773			93
			35600	1678	1620			94
			43544	1436	1351			95
			48361	1259	1155			96
			52498	1173	1050			97
	HTFC-V-8A-8	1300	24938	2285	2256	YE2-225S-4	37	92	910
			26933	2173	2137			93
			31911	2134	2090			94
			38652	1978	1910			95
			47276	1693	1592			96
			52507	1484	1361			97
			56008	1383	1238			98

机号	CCCF对应规格型号	转速 ("min )	风量 (m3/h )	全压 (Pa )	静压 (Pa )	电机型号	电机功率 (kW )	噪声dB (A)	重量(kg)
9	HTFC-V-9A-1	600	15750	579	573	YE2-132M-4	7.5	78	981
			17250	555	547			79
			20625	540	528			80
			24375	504	478			81
			29375	429	405			82
			33750	383	351			83
			36750	345	307			84
	HTFC-V-9A-2	700	18375	789	780	YE2-160M-4	11	81	1024
			20125	755	744			82
			24062	735	718			83
			28437	686	663			84
			34271	584	551			85
			39375	522	478			86
			42875	470	418			87
	HTFC-V-9A-3	800	21000	1031	1018	YE2-160L-4	15	83	1047
			23000	987	972			84
			27500	960	938			85
			32500	896	866			86
			39167	764	720			87
			45000	682	624			88
			49000	614	545			89
	HTFC-V-9A-8	850	22680	1203	1187	YE2-180M-4	18.5	84	1085
			24840	1151	1134			85
			29700	1120	1094			86
			35100	1045	1010			87
			42300	891	840			88
			48600	795	728			89
			52920	716	636			90
	HTFC-V-9A-4	900	23625	1304	1289	YE2-180L-4	22	86	1097
			25875	1249	1230			87
			30937	1215	1187			88
			36562	1134	1096			89
			44062	966	911			90
			50625	863	790			91
			55125	777	690			92
	HTFC-V-9A-5	1000	26250	1610	1591	YE2-200L-4	30	88	1155
			28750	1542	1518			89
			34375	1500	1466			90
			40625	1400	1353			91
			48958	1193	1125			92
			56250	1065	976			93
			61250	959	852			94
	HTFC-V-9A-6	1100	28875	1946	1925	YE2-225S-4	37	90	1184
			31625	1866	1837			91
			37812	1815	1774			92
			44687	1694	1637			93
			53854	1444	1361			94
			61875	1289	1180			95
			67375	1160	1031			96
	HTFC-V-9A-7	1150	30450	2168	2140	YE2-225M-4	45	91	1220
			33350	2075	2044			92
			39875	2018	1972			93
			47125	1884	1821			94
			56792	1606	1514			95
			65250	1434	1312			96
			71050	1291	1146			97

机号	CCCF对应规格型号	转速 (r/min )	风量 (m3/h )	全压 (Pa )	静压 (Pa )	电机型号	电机功率 (kW)	噪声dB (A)	重量(kg)
10	HTFC-V-10A-1	500	18333	513	507	YE2-132M-4	7.5	77	1201
			20416	488	481			78
			23679	481	471			79
			28570	439	425			80
			37500	375	350			81
			40000	335	306			82
			42708	303	270			83
	HTFC-V-10A-2	550	20166	620	613	YE2-160M-4	11	79	1244
			22458	591	582			80
			26076	582	570			81
			31427	531	514			82
			41250	453	423			83
			44000	405	371			84
			46979	367	327			85
	HTFC-V-10A-3	600	22000	739	730	YE2-160L-4	15	81	1267
			24500	704	693			82
			28437	693	678			83
			34285	633	611			84
			45000	540	504			85
			48000	483	441			86
			51250	437	389			87
	HTFC-V-10A-8	700	25666	1005	993	YE2-180M-4	18.5	84	1293
			28583	958	943			85
			33176	943	923			86
			39999	861	832			87
			52500	735	685			88
			56000	657	600			89
			59791	594	530			90
	HTFC-V-10A-5	800	29333	1313	1297	YE2-200L-4	30	87	1375
			32666	1251	1231			88
			37916	1232	1206			89
			45713	1125	1087			90
			60000	960	895			91
			64000	858	784			92
			68333	776	692			93
	HTFC-V-10A-6	900	33000	1662	1642	YE2-225S-4	37	89	1404
			36750	1584	1558			90
			42653	1559	1527			91
			51427	1424	1376			92
			67500	1215	1133			93
			72000	1086	992			94
			76875	983	876			95
	HTFC-V-10A-7	1000	36666	2052	2027	YE2-225M-4	45	92	1440
			40833	1955	1924			93
			47395	1925	1885			94
			57141	1758	1698			95
			66887	1500	1399			96
			76633	1242	1225			97
			86379	984	1081			98
	HTFC-V-10A-4	1000	57141	1758	1698	YE2-250M-4	55	93	1520
			66887	1500	1399			94
			76633	1425	1356			95
			80000	1341	1295			96
			84565	1210	1136			97
			89821	1074	998			98
			92468	976	841			99

机号	CCCF对应规格型号	转速 (r/min )	风量 (m3/h )	全压 (Pa )	静压 (Pa )	电机型号	电机功率 (kW)	噪声dB (A)	重量(kg)
11.2	HTFC-V-11.2A-1	450	23180	521	513	YE2-160M-6	7.5	78	1331
			25815	496	486			79
			29963	488	476			80
			36125	446	427			81
			47415	381	347			82
			50777	340	302			83
			54000	308	264			84
	HTFC-V-11.2A-2	560	28332	778	766	YE2-180L-6	15	83	1396
			31552	741	727			84
			36622	730	710			85
			44153	666	638			86
			57952	569	519			87
			61816	508	451			88
			66001	460	395			89
	HTFC-V-11.2A-3	600	30908	1172	912	YE2-200L2-6	22	87	1470
			34420	1117	865			88
			39951	1099	845			89
			48167	1004	759			90
			63221	857	618			91
			67436	766	537			92
			72002	693	470			93
	HTFC-V-11.2A-4	700	36059	1260	1241	YE2-225M-6	30	88	1512
			40157	1201	1177			89
			46609	1182	1151			90
			56195	1080	1033			91
			73758	912	841			92
			78675	823	731			93
			84002	745	639			94
	HTFC-V-11.2A-8	800	41210	1646	1621	YE2-225M-4	45	90	1743
			45894	1569	1537			91
			53268	1544	1503			92
			64223	1411	1349			93
			84295	1204	1098			94
			89914	1076	955			95
			96002	974	835			96
	HTFC-V-11.2A-9	850	43786	1858	1830	YE2-250M-4	55	92	1800
			48762	1771	1735			93
			56597	1743	1697			94
			68237	1593	1523			95
			89563	1359	1239			96
			95534	1214	1078			97
			102002	1099	943			98
	HTFC-V-11.2A-10	900	46362	2084	2052	YE2-280S-4	75	93	2200
			51631	1986	1945			94
			59927	1955	1902			95
			72251	1786	1707			96
			94832	1524	1389			97
			101154	1362	1208			98
			108003	1233	1057			99
12.5	HTFC-V-12.5A-1	400	28645	512	503	YE2-160L-6	11	79	1686
			31900	488	477			80
			37026	481	465			81
			44640	439	416			82
			58592	375	355			83
			62500	335	290			84
			66730	303	251			85

机号	CCCF对应规格型号	转速 (r/min)	风量 (m3/h)	全压 (Pa)	静压 (Pa)	电机型号	电机功率 (kW)	噪声dB (A)	重量(kg)
12.5	I-TFC-V-12.5A-2	450	32225	648	637	YE2-180L-6	15	82	1726
			35887	618	603			83
			41654	609	589			84
			50220	556	527			85
			65916	474	424			86
			70312	423	366			87
			75072	383	318			88
	FTTFC-V-12.5A-3	550	39387	969	823	YE2-225M-6	30	85	1842
			43862	923	782			86
			50911	909	741			87
			61381	830	717			88
			80565	708	628			89
			85937	633	596			90
			91755	572	558			91
	I-TFC-V-12.5A-4	600	42968	1302	1132	YE2-250M-6	37	87	1940
			47850	1232	1072			88
			55540	1082	1047			89
			66962	988	936			90
			87890	843	754			91
			93750	753	651			92
			100097	681	565			93
	FTTFC-V-12.5A-5	700	50130	1570	1541	YE2-280S-6	45	91	2073
			55825	1496	1460			92
			64796	1473	1425			93
			78122	1345	1274			94
			102538	1148	1026			95
			109375	1025	887			96
			116780	927	769			97
	FTFC-V-12.5A-6	750	53710	1802	1769	YE2-280M-6	55	92	2130
			59812	1717	1676			93
			69425	1691	1636			94
			83702	1544	1463			95
			109862	1318	1178			96
			117187	1177	1018			97
			125121	1065	883			98
	HTFC-V-12.5A-7	800	57291	2051	2013	YE2-315S-6	75	94	2530
			63800	1954	1907			95
			74053	1925	1861			96
			89282	1757	1664			97
			117186	1500	1340			98
			125000	1340	1158			99
			133463	1212	1005			100

HTFC-V (双速)柜式离心风机性能参数表

CCF对应规格型号	转速(r/min)	风量 (m3/h)	全压 (Pa)	静压(Pa )	电机型号	电机功率 (kW)	重量 (kg)	噪音dB (A)
HTFC-V-4AS-4	1800	4069	786	773	YDT-112M-4/6	3.2/1.1	288	74
		5065	734	715				75
		6075	707	680				76
		6848	663	628				77
		7293	636	597				78
		8325	570	519				79
		9302	494	429				80
	1170	2645	332	327				73
		3292	310	302				74
		3949	299	287				75
		3949	299	287				76
		4741	269	252				77
		5411	241	219				78
		6046	209	181				79
HTFC-V-4AS-3	2000	4578	994	979	YDT-132S-4/6	4.7/1.5	293	77
		5698	929	905				78
		6835	895	861				79
		7704	839	795				80
		8205	806	756				81
		9365	722	657				82
		10465	625	543				83
	1305	2987	423	417				76
		3718	396	385				77
		4460	381	366				78
		4460	381	366				79
		5354	343	322				80
		6111	307	280				81
		6828	266	231				82
HTFC-V-4AS-5	2400	5087	1228	1209	YDT132M-2/4	7.5/1.5	320	79
		6331	1147	1118				80
		7594	1105	1063				81
		8560	1035	982				82
		9116	994	933				83
		10406	891	812				84
		11628	771	672				85
	1190	2522	302	297				78
		3139	282	275				79
		3766	272	261				80
		3766	272	261				81
		4520	244	229				82
		5159	219	200				83
		5765	190	165				84
HTFC-V-4AS-1	2700	6104	1768	1740	YDT-160L-4/6	12/4	368	83
		7597	1652	1609				84
		9113	1592	1530				85
		10272	1491	1413				86
		10940	1432	1343				87
		12487	1283	1158				88
		13953	1110	966				89
	1340	3029	435	429				82
		3770	407	396				83
		4523	392	377				84
		4523	392	377				85
		5429	353	331				86
		6197	316	285				87
		6925	273	238				88

CCF对应规格型号	转速(r/min)	风量 (m3/h )	全压 (Pa)	静压（Pa ）	电机型号	电机功率（kW）	重量 (kg)	噪音dB (A)
HTFC-V-4.5AS-4	1600	6289	954	935	YDT-132S-4/6	4.7/1.5	333	78
		7301	978	953				79
		8495	899	865				80
		10318	736	686				81
		11102	662	604				82
		11734	595	530				83
		12959	474	395				84
	1440	5660	772	757				77
		6571	793	772				78
		7646	728	700				79
		7646	728	700				80
		9992	536	489				81
		10560	482	430				82
		11663	384	320				83
HTFC-V-4.5AS-5	1800	7075	1207	1183	YDT-132M-4/6	6/2	358	80
		8214	1233	1206				81
		9557	1137	1094				82
		11608	931	868				83
		12490	837	764				84
		13201	753	671				85
		14579	600	500				86
	1175	4618	514	504				79
		5362	526	514				80
		6239	485	466				81
		6239	485	466				82
		8153	357	325				83
		8617	321	286				84
		9517	256	213				85
HTFC-V-4.5AS-2	2200	8647	1803	1768	YDT-160L-4/6	12/4	383	85
		10089	1850	1802				86
		11681	1699	1635				87
		14188	1391	1296				88
		15265	1251	1141				89
		16134	1125	1003				90
		17818	896	746				91
	1090	4284	443	434				84
		4999	454	442				85
		5787	417	401				86
		5787	417	401				87
		7563	307	280				88
		7994	276	246				89
		8828	220	183				90
HTFC-V-4.5AS-1	2500	9434	2146	2104	YDT-180M-4/6	15.5/5.1	393	87
		10952	2201	2145				88
		12743	2022	1945				89
		15478	1655	1543				90
		16653	1488	1358				91
		17601	1339	1193				92
		19438	1066	888				93
	1240	4679	528	518				86
		5432	542	528				87
		6320	497	479				88
		6320	497	479				89
		8260	366	334				90
		8730	329	294				91
		9641	262	218				92

CCF对应规格型号	转速(r/min)	风量 (m3/h)	全压 (Pa)	静压（Pa ）	电机型号	电机功率（kW）	重量 (kg)	噪音dB (A)
HTFC-V-5AS-5	1200	5421	689	681	YDT-112M-4/6	3.2/1.1	358	75
		6404	694	682				76
		7687	704	687				77
		8399	665	645				78
		9560	605	579				79
		12469	455	411				80
		13341	388	337				81
	780	3524	291	288				74
		4163	293	288				75
		4997	297	290				76
		4997	297	290				77
		6214	256	245				78
		8105	192	173				79
		8672	164	143				80
HTFC-V-5AS-6	1400	6325	938	927	YDT-132M-4/6	6/2	383	78
		7472	945	929				79
		8968	958	935				80
		9799	905	878				81
		11154	824	789				82
		14547	619	559				83
		15565	528	460				84
	910	4111	396	392				77
		4856	399	392				78
		5829	405	395				79
		5829	405	395				80
		7250	348	333				81
		9456	262	236				82
		10117	223	194				83
HTFC-V-5AS-7	1600	7228	1225	1211	YDT-160M-4/6	8/2.8	396	81
		8539	1234	1213				82
		10250	1251	1221				83
		11199	1182	1146				84
		12747	1076	1030				85
		16626	809	730				86
		17788	690	600				87
	1040	4698	518	511				80
		5550	521	512				81
		6662	529	516				82
		6662	529	516				83
		8286	455	435				84
		10807	342	308				85
		11562	291	253				86
HTFC-V-5AS-2	1800	8132	1551	1532	YDT-160L-4/6	12/4	439	83
		9606	1562	1535				84
		11531	1583	1546				85
		12599	1496	1451				86
		14340	1362	1304				87
		18704	1023	924				88
		20012	873	759				89
	1175	5308	661	653				82
		6271	665	654				83
		7527	675	659				84
		7527	675	659				85
		9361	580	555				86
		12209	436	394				87
		13063	372	323				88

CCF对应规格型号	转速(r/min)	风量 (m3/h )	全压 (Pa)	静压（Pa ）	电机型号	电机功率（kW）	重量 (kg)	噪音dB (A)
HTFC-V-5AS-1	2000	9035	1915	1891	YDT-180M-4/6	15.5/5.1	462	86
		10674	1928	1896				87
		12812	1955	1908				88
		13999	1847	1791				89
		15934	1682	1609				90
		20782	1263	1140				91
		22235	1078	937				92
	1315	5941	828	818				85
		7018	833	820				86
		8424	845	825				87
		8424	845	825				88
		10476	727	696				89
		13664	546	493				90
		14620	466	405				91
HTFC-V-5.6AS-5	1800	11827	2122	2097	YDT-180L-4/6	18/6.2	562	87
		12960	1999	1969				88
		15300	1940	1899				89
		18225	1788	1729				90
		23142	1539	1444				91
		25747	1360	1243				92
		27300	1234	1102				93
	1180	7753	912	901				86
		8496	859	846				87
		10030	834	816				88
		10030	834	816				89
		15171	661	621				90
		16879	584	534				91
		17897	530	474				92
HTFC-V-5.6AS-4	1800	11170	1893	1871	YDT-180M-4/6	15.5/5.1	537	87
		12240	1783	1757				88
		14450	1730	1693				89
		17213	1595	1542				90
		21856	1373	1288				91
		24317	1213	1108				92
		25783	1101	983				93
	1180	7323	813	804				86
		8024	766	755				87
		9473	744	728				88
		11284	685	663				89
		14328	590	554				90
		15941	521	476				91
		16902	473	422				92
HTFC-V-5.6AS-3	1600	10513	1676	1657	YDT-160L-4/6	12/4	514	84
		11520	1579	1556				85
		13600	1533	1500				86
		16200	1413	1366				87
		20571	1216	1141				88
		22886	1075	982				89
		24267	975	871				90
	1040	6833	708	700				83
		7488	667	657				84
		8840	648	634				85
		8840	648	634				86
		13371	514	482				87
		14876	454	415				88
		15774	412	368				89

CCF对应规格型号	转速(r/min)	风量 (m3/h)	全压 (Pa)	静压（Pa ）	电机型号	电机功率（kW）	重量 (kg)	噪音dB (A)
HTFC-V-5.6AS-6	1400	9199	1283	1269	YDT-160M-4/6	8/2.8	474	81
		11800	1209	1191				82
		11900	1174	1148				83
		14175	1081	1046				84
		17999	931	874				85
		20025	823	752				86
		21233	746	667				87
	920	5979	542	536				80
		7670	511	503				81
		7735	496	485				82
		7735	496	485				83
		11699	393	369				84
		13016	348	318				85
		13801	315	282				86
HTFC-V-5.6AS-7	1200	7885	943	932	YDT-132M-4/6	6/2	458	78
		8640	888	875				79
		10200	862	844				80
		12150	794	769				81
		15428	684	642				82
		17164	604	552				83
		18200	548	490				84
	780	5125	398	394				77
		5616	375	370				78
		6630	364	357				79
		6630	364	357				80
		10028	289	271				81
		11157	255	233				82
		11830	232	207				83
HTFC-V-6.3AS-5	1500	14166	1825	1802	YDT-180L-4/6	18/6.2	633	86
		15000	1750	1725				87
		17916	1702	1666				88
		21666	1572	1519				89
		26666	1330	1250				90
		30000	1208	1107				91
		32200	1086	969				92
	985	9302	787	777				85
		9850	755	744				86
		11765	734	718				87
		11765	734	718				88
		17511	574	539				89
		19700	521	477				90
		21145	468	418				91
HTFC-V-6.3AS-4	1400	13222	1589	1570	YDT-180M-4/6	15.5/5.1	607	85
		14000	1524	1502				86
		16722	1483	1451				87
		20222	1369	1323				88
		24888	1159	1089				89
		28000	1052	964				90
		30053	946	844				91
	920	8689	686	678				84
		9200	658	649				85
		10989	640	627				86
		10989	640	627				87
		16355	500	470				88
		18400	454	416				89
		19749	409	364				90

CCF对应规格型号	转速(r/min)	风量 (m3/h )	全压 (Pa)	静压（Pa ）	电机型号	电机功率（kW）	重量 (kg)	噪音dB (A)
HTFC-V-6.3AS-3	1200	11333	1168	1154	YDT-160L-4/6	12/4	584	82
		12000	1120	1104				83
		14333	1089	1066				84
		17333	1006	972				85
		21333	851	800				86
		24000	773	708				87
		25760	695	620				88
	780	7366	493	488				81
		7800	473	466				82
		9316	460	450				83
		9316	460	450				84
		13866	360	338				85
		15600	327	299				86
		16744	294	262				87
HTFC-V-6.3AS-6	1000	9444	811	801	YDT-132M-4/6	6/2	562	78
		10000	777	767				79
		11944	756	740				80
		14444	698	675				81
		17777	591	556				82
		20000	537	492				83
		21466	482	431				84
	650	6139	343	338				77
		6500	328	324				78
		7764	319	313				79
		7764	319	313				80
		11555	250	235				81
		13000	227	208				82
		13953	204	182				83
HTFC-V-6.3AS-1	900	8500	657	649	YDT-132S-4/6	4.7/1.5	528	76
		9000	630	621				77
		10750	613	600				78
		13000	566	547				79
		16000	479	450				80
		18000	435	398				81
		19320	391	349				82
	590	5572	282	279				75
		5900	271	267				76
		7047	263	258				77
		7047	263	258				78
		10489	206	193				79
		11800	187	171				80
		12665	168	150				81
HTFC-V-7.1AS-5	1500	19791	2322	2294	YDT-225S-4/6	33/11	835	90
		21666	2188	2155				91
		25000	2100	2056				92
		30370	1988	1922				93
		38333	1702	1597				94
		42000	1491	1365				95
		45833	1361	1211				96
	990	13062	1011	999				89
		14300	953	939				90
		16500	915	896				91
		16500	915	896				92
		25300	741	696				93
		27720	649	595				94
		30250	593	528				95

CCF对应规格型号	转速(r/min)	风量 (m3/h)	全压 (Pa)	静压（Pa ）	电机型号	电机功率（kW）	重量 (kg)	噪音dB (A)
HTFC-V-7.1AS-4	1400	18208	1965	1941	YDT-200L2-4/6	24/8.5	777	88
		19933	1852	1824				89
		23000	1777	1740				90
		27940	1682	1627				91
		35266	1440	1352				92
		38640	1262	1156				93
		41400	1152	1025				94
	920	11965	849	838				87
		13099	800	788				88
		15114	768	752				89
		15114	768	752				90
		23175	622	584				91
		25392	545	499				92
		27206	497	443				93
HTFC-V-7.1AS-3	1200	15833	1486	1468	YDT-180M-4/6	15.5/5.1	735	85
		17333	1400	1379				86
		20000	1344	1316				87
		24296	1272	1230				88
		30666	1089	1022				89
		33600	954	874				90
		36000	871	775				91
	790	10423	644	636				84
		11411	607	598				85
		13167	582	570				86
		13167	582	570				87
		20188	472	443				88
		22120	413	379				89
		23700	377	336				90
HTFC-V-7.1AS-2	1000	13194	1032	1020	YDT-160L-4/6	12/4	707	81
		14444	972	958				82
		16666	933	914				83
		20246	883	854				84
		25555	756	710				85
		28000	662	607				86
		30555	604	538				87
	650	8576	436	431				80
		9389	411	405				81
		10833	394	386				82
		10833	394	386				83
		16611	319	300				84
		18200	280	256				85
		19861	255	227				86
HTFC-V-7.1AS-7	900	11875	836	826	YDT-160M-4/6	8/2.8	661	79
		13000	788	776				80
		15000	756	740				81
		18222	716	692				82
		23000	613	575				83
		25200	537	492				84
		27500	490	436				85
	590	7785	359	355				78
		8522	339	333				79
		9833	325	318				80
		9833	325	318				81
		15078	263	247				82
		16520	231	211				83
		18028	211	187				84

CCF对应规格型号	转速(r/min)	风量 (m3/h )	全压 (Pa)	静压（Pa ）	电机型号	电机功率（kW）	重量 (kg)	噪音dB (A)
HTFC-V-8AS-5	1300	24938	2285	2256	YDT-225M-4/6	38/13	910	92
		26933	2173	2137				93
		31911	2134	2090				94
		38652	1978	1910				95
		47276	1693	1592				96
		52507	1484	1361				97
		56008	1383	1238				98
	860	16497	1000	987				91
		17817	951	935				92
		21110	934	915				93
		21110	934	915				94
		31275	741	697				95
		34735	649	596				96
		37052	605	542				97
HTFC-V-8AS-4	1200	22969	1939	1914	YDT-225S-4/6	33/11	870	91
		24806	1844	1813				92
		29391	1810	1773				93
		35600	1678	1620				94
		43544	1436	1351				95
		48361	1259	1155				96
		52498	1173	1050				97
	790	15121	840	830				90
		16331	799	786				91
		19349	784	769				92
		19349	784	769				93
		28666	623	585				94
		31838	546	500				95
		34561	508	455				96
HTFC-V-8AS-6	1100	20625	1563	1544	YDT-200L2-4/6	24/8.5	807	87
		22275	1487	1462				88
		26675	1461	1429				89
		31968	1353	1307				90
		39100	1158	1090				91
		43797	1015	930				92
		47141	947	846				93
	720	13500	670	661				86
		14580	637	626				87
		17460	626	612				88
		17460	626	612				89
		25593	496	467				90
		28667	435	398				91
		30856	406	362				92
HTFC-V-8AS-2	1000	18375	1241	1225	YDT-180M-4/6	15.5/5.1	762	85
		19845	1180	1160				86
		23513	1158	1135				87
		28480	1074	1037				88
		34835	919	864				89
		38689	806	739				90
		41999	751	672				91
	660	12128	540	534				84
		13098	514	505				85
		15519	505	494				86
		15519	505	494				87
		22991	400	377				88
		25535	351	322				89
		27719	327	293				90

CCF对应规格型号	转速(r/min)	风量 (m3/h)	全压 (Pa)	静压（Pa ）	电机型号	电机功率（kW）	重量 (kg)	噪音dB (A)
HTFC-V-8AS-1	900	15750	912	900	YDT-160L-4/6	12/4	739	82
		17010	867	852				83
		20154	851	834				84
		24412	789	762				85
		29858	675	635				86
		33162	592	543				87
		35999	552	494				88
	590	10325	392	387				81
		11151	373	366				82
		13212	366	358				83
		13212	366	358				84
		19574	290	273				85
		21740	254	233				86
		23599	237	212				87
HTFC-V-9AS-5	1150	30450	2168	2140	YDT-250M2-4/6	47/16	1220	91
		33350	2075	2044				92
		39875	2018	1972				93
		47125	1884	1821				94
		56792	1606	1514				95
		65250	1434	1312				96
		71050	1291	1146				97
	760	20123	947	935				90
		22040	906	893				91
		26352	882	861				92
		31143	823	795				93
		37532	702	661				94
		43122	626	573				95
		46955	564	500				96
HTFC-V-9AS-4	1100	28875	1946	1925	YDT-225M-4/6	38/13	1184	90
		31625	1866	1837				91
		37812	1815	1774				92
		44687	1694	1637				93
		53854	1444	1361				94
		61875	1289	1180				95
		67375	1160	1031				96
	725	19031	845	836				89
		20844	811	798				90
		24922	788	771				91
		29453	736	711				92
		35495	627	591				93
		40781	560	513				94
		44406	504	448				95
HTFC-V-9AS-3	1000	26250	1610	1591	YDT-225S-4/6	33/11	1155	88
		28750	1542	1518				89
		34375	1500	1466				90
		40625	1400	1353				91
		48958	1193	1125				92
		56250	1065	976				93
		61250	959	852				94
	660	17325	701	693				87
		18975	672	661				88
		22688	653	639				89
		26813	610	589				90
		32312	520	490				91
		37125	464	425				92
		40425	418	371				93

CCF对应规格型号	转速(r/min)	风量 (m3/h )	全压 (Pa)	静压（Pa ）	电机型号	电机功率（kW）	重量 (kg)	噪音dB (A)
HTFC-V-9AS-6	900	23625	1304	1289	YDT-200L2-4/6	24/8.5	1097	86
		25875	1249	1230				87
		30937	1215	1187				88
		36562	1134	1096				89
		44062	966	911				90
		50625	863	790				91
		55125	777	690				92
	590	15488	560	554				85
		16963	537	529				86
		20281	522	510				87
		23968	487	471				88
		28885	415	392				89
		33188	371	340				90
		36138	334	297				91
HTFC-V-9AS-1	800	21000	1031	1018	YDT-180M-4/6	15.5/5.1	1047	83
		23000	987	972				84
		27500	960	938				85
		32500	896	866				86
		39167	764	720				87
		45000	682	624				88
		49000	614	545				89
	525	13781	444	438				82
		15094	425	419				83
		18047	413	404				84
		21328	386	373				85
		25703	329	310				86
		29531	294	269				87
		32156	264	235				88
HTFC-V-10AS-5	1000	57141	1758	1698	YDT-280M2-4/6	55/45	1520	93
		66887	1500	1399				94
		76633	1425	1356				95
		80000	1341	1295				96
		84565	1210	1136				97
		89821	1074	998				98
		92468	976	841				99
	660	37713	766	740				92
		44145	653	609				93
		50578	621	591				94
		50578	621	591				95
		55813	527	495				96
		59282	468	435				97
		61029	425	366				98
HTFC-V-10AS-4	1000	36666	2052	2027	YDT-250M2-4/6	47/16	1440	92
		40833	1955	1924				93
		47395	1925	1885				94
		57141	1758	1698				95
		66887	1500	1399				96
		76633	1242	1225				97
		86379	984	1081				98
	660	24200	894	883				91
		26950	852	838				92
		31281	839	821				93
		31281	839	821				94
		44145	653	609				95
		50578	541	534				96
		57010	429	471				97

CCF对应规格型号	转速(r/min)	风量 (m3/h)	全压 (Pa)	静压（Pa ）	电机型号	电机功率（kW）	重量 (kg)	噪音dB (A)
HTFC-V-10AS-3	900	33000	1662	1642	YDT-225M-4/6	38/13	1404	89
		36750	1584	1558				90
		42653	1559	1527				91
		51427	1424	1376				92
		67500	1215	1133				93
		72000	1086	992				94
		76875	983	876				95
	595	21817	726	718				88
		24296	692	681				89
		28198	681	667				90
		28198	681	667				91
		44625	531	495				92
		47600	475	434				93
		50823	430	383				94
HTFC-V-10AS-2	800	29333	1313	1297	YDT-225S-4/6	33/11	1375	87
		32666	1251	1231				88
		37916	1232	1206				89
		45713	1125	1087				90
		60000	960	895				91
		64000	858	784				92
		68333	776	692				93
	530	19433	576	569				86
		21641	549	540				87
		25119	541	529				88
		25119	541	529				89
		39750	421	393				90
		42400	377	344				91
		45271	341	304				92
HTFC-V-10AS-1	700	25666	1005	993	YDT-180L-4/6	18/6.2	1293	84
		28583	958	943				85
		33176	943	923				86
		39999	861	832				87
		52500	735	685				88
		56000	657	600				89
		59791	594	530				90
	460	16866	434	429				83
		18783	414	407				84
		21801	407	399				85
		21801	407	399				86
		34500	317	296				87
		36800	284	259				88
		39291	257	229				89
HTFC-V-11.2AS-1	850	43786	1858	1830	YDT-280S-4/6	55/18.5	1800	93
		48762	1771	1735				94
		56597	1743	1697				95
		68237	1593	1523				96
		89563	1359	1239				97
		95534	1214	1078				98
		102002	1099	943				99
	550	28332	778	766				92
		31552	741	726				93
		36622	730	711				94
		44153	667	638				95
		57953	569	519				96
		61816	508	451				97
		69884	516	443				98

CCF对应规格型号	转速(r/min)	风量 (m3/h)	全压 (Pa)	静压（Pa ）	电机型号	电机功率（kW）	重量 (kg)	噪音dB (A)
HTFC-V-11.2AS-2	800	41210	1646	1621	YDT-250M-4/6	47/16	1743	92
		45894	1569	1537				93
		53268	1544	1503				94
		64223	1411	1349				95
		84295	1204	1098				96
		89914	1076	955				97
		96002	974	835				98
	520	26787	695	685				91
		29831	663	649				92
		34624	652	635				93
		41745	596	570				94
		54792	509	464				95
		58444	455	403				96
		62401	412	353				97
HTFC-V-11.2AS-3	750	38634	1447	1425	YDT-225M-4/6	38/13	1623	90
		43026	1379	1351				91
		49939	1357	1321				92
		60209	1240	1186				93
		79027	1058	965				94
		84294	946	839				95
		90002	856	734				96
	500	25756	643	633				89
		28684	613	600				90
		33293	603	587				91
		40139	551	527				92
		52684	470	429				93
		56196	420	373				94
		60001	380	326				95

HTFC-V柜式离心风机外形与尺寸

机亏	高		A式长		B式长				宽			风口编号	出风口		进风口
	H	H1	L	L1	L	L1	L'	L1'	W	W1	W2		横A	竖B	林	竖B
2.5	620	50	700	663	950	913	1050	1013	650	740	800	1,2,3,12	320	320	570	490
												4,7,8,11			570	620
												5,6,9,10			620	490
28	660	50	750	713	1020	983	1150	1113	700	790	850	1,2.3,12	355	355	620	530
												4,7,8,11			620	670
												5,6,9,10			670	530
3.15	720	50	810	773	1060	1023	1200	1163	780	870	930	1,2.3,12	400	400	700	590
												4,7,8,11			700	730
												5,6,9,10			730	590
3.55	800	50	900	863	1140	1103	1300	1263	870	960	1020	1,2,3,12	450	450	790	670
												4,7,8,11			790	820
												5,6,9,10			820	670
4	903	63	960	920	1260	1220	1420	1380	960	1080	1110	1,2,3,5,6,9,10,12	500	500	880	760
												47,8,11			880	880
4.5	1003	63	1040	1000	1340	1300	1540	1500	1050	1140	1200	1,23,12	560	560	970	860
												4,7,8,11			970	960
												5,6,9,10			960	860
5	1083	63	1140	1100	1450	1410	1650	1610	1200	1290	1350	1,2,3,12	630	630	1120	940
												4,7,8,11			1120	1060
												5,6,9,10			10®	940
5.6	1203	63	1250	1210	1650	1610	1800	1760	1350	1440	1500	1,23,12	715	715	1270	1060
												4,7,8,11			1270	1170
												5,6,9,10			1170	1060
6,3	1340	63	1380	1340	1720	1680	1920	1880	1580	1670	1730	1,2.3,12	801	801	1500	1197
												4,7,8,11			1500	1300
												5,6.9,10			1300	1197
7.1	1550	80	1470	1427	1950	1907	2200	2157	1650	1740	1800	1,2,3,4,7,8,11,12	898	898	1550	1370
												5,6,9,10			1370	1370
8	1723	80	1680	1637	2100	2057	2374	2331	1850	1940	2000	1,2,3,12	1006	1006	1750	1543
												4,7,8,11			1750	1580
												5,6,9,10			1580	1543
9	1860	100	1860	1812	2300	2252	2550	2502	2050	2140	2200	1,2,3,12	1130	1130	1950	1660
												4,7,8,11			1950	17G0
												5,6,9,10			1760	1660
10	1960	100	2000	1952	2450	2402	2735	2687	2170	2260	2320	1,2,3,12	1266	1266	2070	1760
												4,7,8,11			2070	1900
												5,6.9,10			1900	1760
11.2	2285	1O)	2300	2252	2800	2752	3170	3122	2300	2390	2450	1,2,3,5,6,9,10,12	1400	1400	2200	2085
												4,701			2200	2200
12.5	2525	120	2550	2497	3020	2967	3400	3347	2450	2540	2600	1,2,3,12	1563	1563	2350	2305
												4,7.8,11			2350	2450
												5,6,9,10			2450	2305

备注: 1.H、L为风口编号1、4~12的外形尺寸，H’、L'为风口编号2、3的外形尺寸。

对安装方式5、6、9、10，W、L尺寸如上表，底座槽钢W2=W,安装孔距离W1=W-40~50;底座槽钢长度=L+150，安装孔距离L1=L+90。

2. A型风机箱的宽度不包括皮带罩宽度，高度不包括电机高度。

3.A式安装，风口编号为1,2,3,5,6,8,9,10,11,12的情况下，电机机座号≤132时，电机默认放置在机箱顶部;电机机座号>132时，电机默认放置在箱体底座上。如需放置在其它位置，请询工厂，并在订货时注明。

A式安装，风口编号为4，7的情况下，无论电机机座号大小，电机放置在箱体底座上。

4.具体生产制造要求详见注意事项。
